Каркас кровли из дерева


как сделать своими руками, технология каркасной крыши, монтаж из досок

Содержание:

Главным элементом конструкции крыши является каркас, поскольку на него приходится большая механическая нагрузка. По этой причине к нему предъявляются повышенные требования относительно надежности, прочности и долговечности.

Даже при использовании самых качественных стройматериалов для обустройства кровли, если каркас крыши выполнен с нарушением технологии, возведенная конструкция быстро придет в негодность.

Каркасную часть небольшого по площади дома возвести можно самостоятельно, но при условии проведения правильных расчетов, владения навыками строительных работ и соответствующей теоретической подготовке. В результате получится сэкономить немалую сумму. Если все же решено воспользоваться услугами профессиональных кровельщиков, тогда владелец дома сможет держать под контролем процесс создания каркаса.


В статье описано обустройство наиболее распространенного типа кровли – двускатного. Если освоена технология строительства такого каркаса крыши, тогда и другие конструкции (например, ломаные, шатровые) можно будет выполнить без труда.

Особенности подбора варианта стропильной системы

Все системы стропил состоят из стропильных ног, которые нужно в верхней части попарно соединить между собой. Внизу эти главные элементы каркаса объединяют стяжкой – она также может стать основанием для межэтажного чердачного перекрытия. Но в конструкционном решении систем имеются особенности.

Дело в том, что каркасы крыш обустраивают по одному из двух типов:

Эти обе системы стропил нашли применение в частном жилищном строительстве.


Как правило, конкретный выбор зависит от проектной конструкции здания. Когда промежуток между несущими стенами равен не более 6 метров, допускается монтаж системы стропил висячего типа. Ее особенность заключается в том, что ноги стропил опираются лишь на боковые стены.

Наслонная конструкция отличается большей надежностью и ее применяют при вышеназванном расстоянии, которое превышает 6 метров, и когда в помещении имеется несущая стенка, выстроенная по центру дома. В данном случае можно отказаться от провисающего варианта, если установить дополнительную опору.

Материалы для каркаса крыши

Для строительства каркасной части двускатной крыши в первую очередь потребуются стропила. Их предположительно будут делать из древесины. Можно возвести каркас крыши из досок с сечением 50х150 миллиметров или из бруса сечением 150х150 миллиметров. Желательно, чтобы это был материал хвойных пород, заготовленный в зимнее время, и из него не спустили предварительно смолу.

Наличие в древесине смолистых веществ, которые являются природным антисептиком, заметно продлевают ее срок службы. Немаловажное значение имеют условия хранения материалов и степень их просушки.

Когда производится осмотр брусьев и досок, обращают внимание на наличие брака – им могут быть трещины, расслоения, наличие следов повреждений от насекомых - древоточцев. При обнаружении этих недостатков отбракованные доски и брусья не используют.

Кроме пиломатериалов для обустройства каркаса задействуют ЖБК и металлический швеллер, но тогда кровля получается чересчур тяжелой и возвести ее самостоятельно невозможно.


Помимо стропильных ног, стоек и прогонов, из которых состоит система, в каркасную конструкцию входит перекрытие чердака, обрешетка и контробрешетка. В случае, если чердачное пространство планируется использовать как нежилое, тогда для устройства перекрытия будет достаточно досок с сечением 50х150 миллиметров.

Когда из помещения чердака хотят обустроить жилую мансарду, тогда перекрытие нужно делать надежным и для этих целей потребуется деревянный брус, имеющий сечение 150х150 миллиметров. Его укладывают на мауэрлат и тем самым добиваются требуемой прочности.

Для обустройства обрешетки и контробрешетки применяют брус, но только он должен быть более тонким. Подойдет пиломатериал с сечением квадратной формы 40х40 или 50х50 миллиметров. Брусья, имеющие такие размеры, достаточно прочные, чтобы выдержать вес «пирога» кровли. При их выборе обращают внимание на прямолинейность, поскольку любое отклонение приводит к сложностям, возникающим в процессе проведения кровельных работ.

Для сооружения обрешетки и контробрешетки также можно приобретать перфорированный профиль, изготовленный из оцинкованного металла.


Кроме вышеназванных материалов потребуются:

  1. Металлические шпильки с резьбой – ими крепят мауэрлат, выполняющий функцию опорного бруса.
  2. Скобы и кронштейны для фиксации ног стропил к мауэрлату.
  3. Крепежные изделия, включая шпильки диаметром 8 и 10 миллиметров, саморезы по дереву, которые нужны для соединения стропил.
  4. Гвозди оцинкованные.

Чтобы выполнить монтаж каркаса крыши, необходим стандартный набор инструментов, среди которых:

Способы защиты древесины для каркаса

Прежде, как сделать каркас крыши дома, необходимо обработать его деревянные элементы защитными средствами от гниения и возгорания.

С этой целью все детали, из которых состоят стропила, обрешетки и перекрытия обрабатывают следующими составами:


Вышеназванные составы наносят кистью, поскольку при использовании распылителей невозможно сделать пропитку качественно и глубоко. Это делают в несколько слоев.

Некоторые защитные средства для древесины отличаются токсичностью, поэтому их нужно наносить в условиях улицы или в помещении, которое хорошо проветривается. При этом нужно пользоваться средствами, предназначенными для индивидуальной защиты.

Обрабатывать каркас можно и после завершения его обустройства. Тогда конструкцию покрывают огнезащитным и антибактериальным составами, при этом повышенное внимание уделяют местам соединения балок системы стропил.

Монтаж мауэрлата своими руками

Опорой для каркаса возводимой кровли является мауэрлат, устанавливаемый на несущие стены. Его главная функция заключается в передаче и распределении веса крыши и различных нагрузок на ограждающие конструкции. Мауэрлат - это основа почти любой системы стропил за исключением случаев, когда кровля создается на каркасном доме или постройке из бруса. В них функцию опорной балки выполняет верхний брус на стене.

Обычно в качестве мауэрлата принято использовать брус 100х150 или 150х150 миллиметров. Лучшим вариантом считается его укладка «заподлицо» с внутренней поверхностью несущих стен. При этом снаружи в уровень с мауэрлатом нужно выложить ряды кирпичей.

Вдоль периметра здания перед его монтажом необходимо залить бетонную отмостку. После окончательного застывания состава, на эту основу в несколько слоев укладывают рубероид, чтобы этот материал обеспечил достаточную степень гидроизоляции и эффективно не допускал поглощения влаги древесиной.


В большинстве случаев мауэрлат монтируют в соответствии с такой технологией:

  1. В основу из бетона на этапе ее возведения или позже вставляют металлические крепежи диаметром от 10 миллиметров. Для этого в ней сверлят отверстия и для фиксации шпилек используют цементный раствор.
  2. Мауэрлат из цельного бруса сечением 150х150 миллиметров укладывают вдоль отмостки и в местах, где он касается крепежей, делают соответствующие отметки. Согласно им высверливают отверстия. Мауэрлат надевают на шпильки так, чтобы они выступали из бруса минимум на 10 –15 миллиметров.
  3. Для фиксации этого элемента используют гайки, поместив между ними и брусом широкую, плоской формы шайбу. При наличии сварочного аппарата на шпильках получится сэкономить. В этом случае вместо них используют арматурные прутки, а гайки приваривают к ним.

Существует другой способ монтажа мауэрлата, когда брус заменяют двумя рядами досок сечением 50х150 миллиметров:

  1. Первый ряд пиломатериалов помещают по периметру стен и закрепляют анкерными винтами, имеющими потайную головку и металлическую гильзу. Чтобы сделать отверстия в кирпичной кладке или бетоне задействуют перфоратор, заранее просверлив доски дрелью со стандартным сверлом.
  2. Другой ряд располагают сверху первого так, чтобы стыки досок не совпали. В углах древесные материалы укладывают в «перевязку».
  3. Оба ряда между собой соединяют 100-миллиметровыми гвоздями.

Второй способ обустройства мауэрлата значительно облегчает перемещение пиломатериалов на высоту, поскольку доски гораздо легче бруса. Одновременно степени прочности подобной конструкции будет достаточно, особенно, когда возводится крыша для каркасного дома, имеющая относительно небольшой вес.

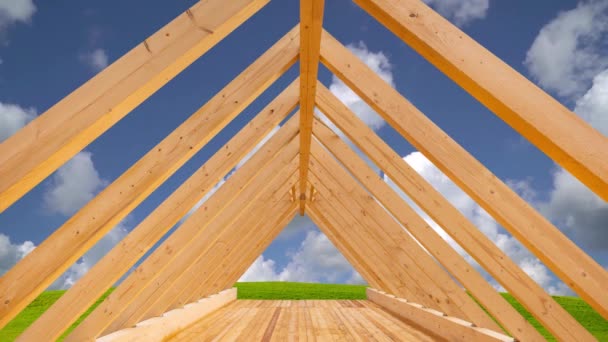

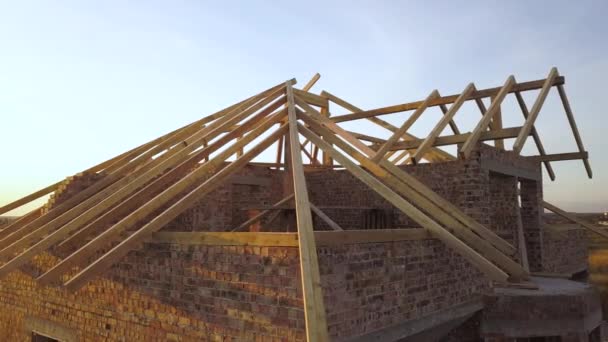

Обустройство системы стропил - технология

Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.

Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.


Технология сборки каркаса с висячей системой стропил выглядит так:

  1. В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
  2. К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.
  3. Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.
  4. В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
  5. Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
  6. Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
  7. Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
  8. Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
  9. Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
  10. Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.

Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.

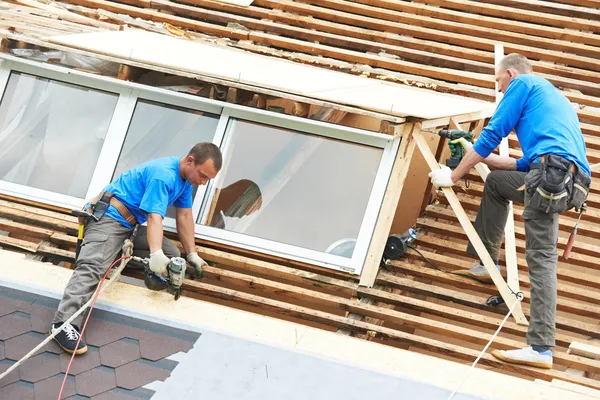

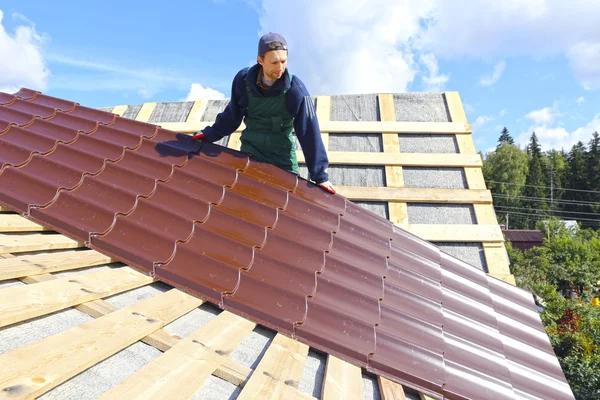

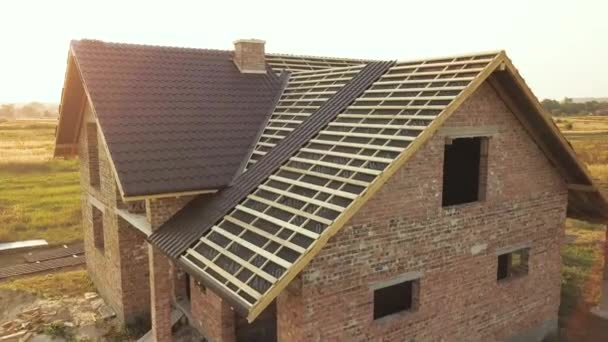

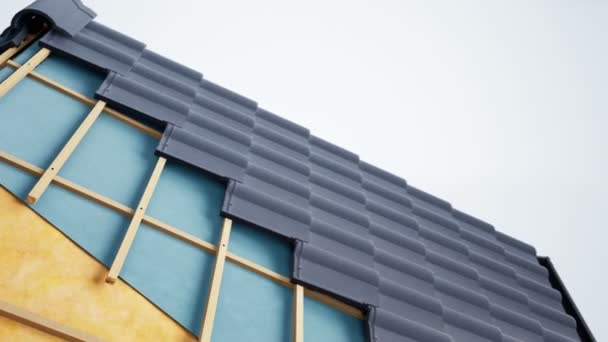

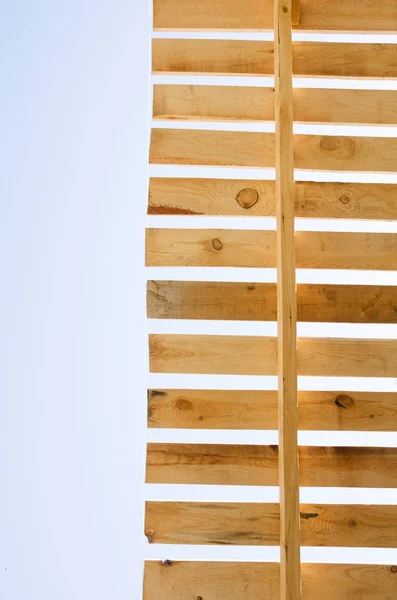

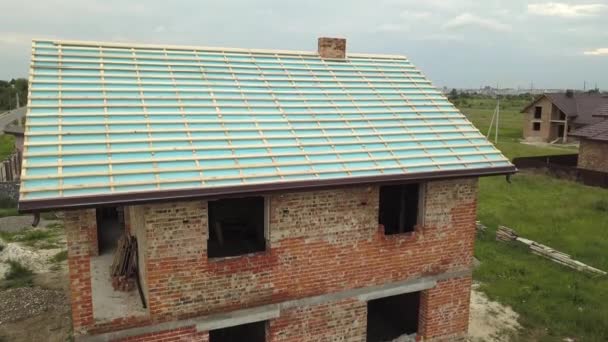

Как сделать обрешетку кровли

Этот элемент крыши бывает двух видов: сплошным и разреженным. Выбор одного из них зависит от используемого кровельного материала.

Чтобы построить сплошную обрешетку, задействуют плиты OSB или листы влагостойкой фанеры толщиной от 10 миллиметров. Их набивают на стропила посредством контррейки. Используют сплошную обрешетку, если предстоит монтаж рулонных или мягких материалов.


Когда обустраивают прореженную обрешетку, на стропила набивают доски или брусья с интервалом, который зависит от размеров элементов покрытия кровли. При необходимости сэкономить для создания обрешетки данного типа вместо использования бруса применяют необрезную доску.

Разреженную обрешетку набивают на стропила в направлении сверху вниз. Чтобы повысить прочность конструкции, первые из рядов от конькового бруса, создают без промежутков. После завершения строительства обрешетки можно начинать работы по теплоизоляции кровли, монтажу теплоизоляции и укладке финишного покрытия.

Выбор вида крыши

До начала проектирования дома его владельцы должны решить, будет ли второй этаж использоваться для жилья. Дело в том, что технология каркасной крыши под второй этаж имеет отличия, ведь жилое помещение располагается непосредственно под кровлей. В данном случае нет необходимости строить стены верхнего этажа и уже над ним обустраивать кровлю.

Каркасные крыши под второй этаж кроме достоинств имеют и недостатки, среди которых отсутствие возможности установки полноценных оконных проемов, а жилое пространство сложно сделать удобным.

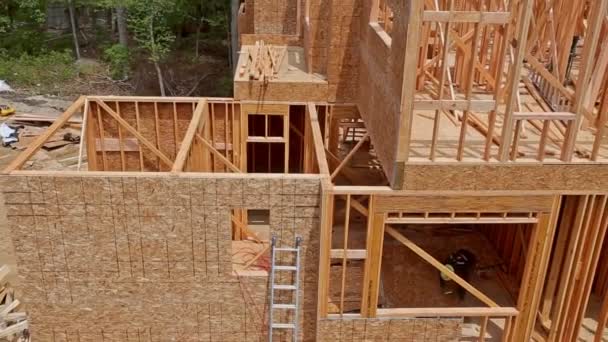

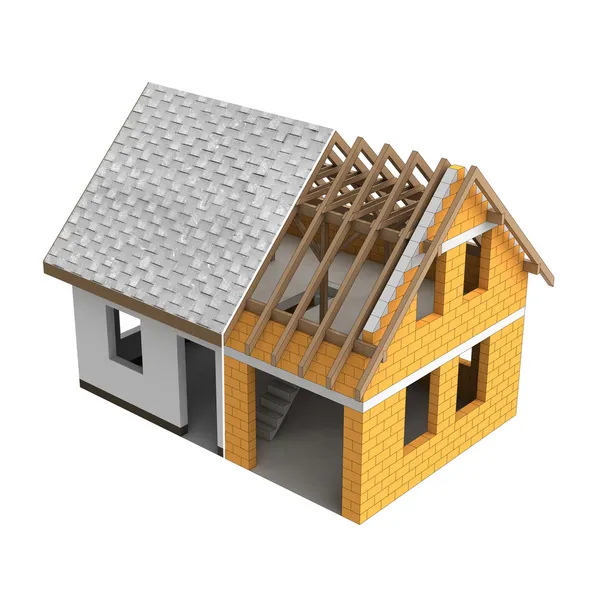

Каркас крыши каркасного дома

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов. Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов. Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент). Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

Каркас крыши каркасного дома

Выбор типа кровельной системы

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца. Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две. Кровлю можно возводить своими руками.

Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

Выбор стропильной системы огромен

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома. Ее можно возвести своими руками, используя следующие материалы:

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены. Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

Элементы стропильной конструкции

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

  1. Стропильный ног.
  2. Прогонов.
  3. Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку. Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансардное жилое помещение. Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм.

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Стропила и элементы кровли

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени. Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Начало работ

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Конструкция крыши

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Технология висячей системы

Итак, вы решили построить своими руками небольшую постройку, для которой подойдет висячая система. В мауэрлате или брусе верхней обвязки вырезаем пазы под установку стропильных ног, расстояние между которыми определяется на этапе выбора типа стропильной системы. Средний шаг составляет около одного метра, или не больше 1,5 м. Если шаг в конструкции будет больше, вся система будет обладать явно недостаточной жесткостью. Если вы планируете жилую мансарду или просто утепленный чердак, то расстояние между стропилами лучше всего оставлять, учитывая размеры утеплительного материала. Если вы будете укладывать цельные листы или пары листов утеплителя между стропилами, то подрезку можно будет не выполнять.

Висячая стропильная система

Основные принципы установки стропильной системы:

  1. Установка начинается с фронтонов, то есть торцевых частей кровли.
  2. Установив стропила на торцах, необходимо протянуть между их коньками веревку, и по ней ориентируемся при выставлении по вертикали промежуточных стропил.
  3. Стропильные ноги обязательно вставляем в пазы. Для фиксации применяем комплексный крепеж: поперечное смещение стропила будет ограничиваться стальным кронштейном, а продольное – скобами, которыми стропило фиксируется к мауэрлату.
  4. Стропила должны выступать за периметр здания, при этом величина этого выступа (его называют свесом либо вылетом стропил) должна быть около 40 см. Это необходимо для защиты стены от стекающей по кровле дождевой или талой воды.
  5. Вылет стропил можно сделать и по другому: за счет наращивания стропил дополнительной более тонкой доской – так называемой «кобылкой», которая крепится к стропилу с помощью гвоздей через деревянную прокладку – небольшой отрезок доски. При этом «кобылка» позволяет облегчить и удешевить конструкцию, а при необходимости заменить ее достаточно поменять несколько досок, чем сам стропильный брус.
  6. Нижние части стропил закрепляются обвязкой, являющейся основанием для чердачного перекрытия. Брусья обвязки опираются на мауэрлат.

Важно: Если появилась необходимость нарастить стропильные ноги, укладываем два бруса внакладку с нахлестом не менее метра и фиксируем .шпильками диаметром от 8 до 12 мм.

Висячая стропильная система соединение

Чтобы соединить стропила между собой, необходимо использовать по 2 шпильки вставляемые в предварительно просверленные отверстия. Использовать надо минимум 2 шпильки, чтобы предупредить вращение стропил вокруг оси шпильки.

Висячие стропила обязательно соединяются поперечным брусом – затяжкой – в результате чего получается буква «А». Для затяжки используется доска 50х100 или 50х150 мм, которая крепится к стропилам саморезами. Затяжка может состоять и из 3 х досок 30х100 мм, которые располагают с обеих сторон стропила. Стропильные фермы в верхней части закрепляются с помощью продольного конькового бруса или коньковой доски. Чтобы избежать прогиб затяжки при существенном расстоянии между стропилами, соединяем коньковый брус с затяжкой с помощью дополнительным обрезком доски. Это также усилит верхний стропильный узел.

Русский Фахверк: соединения для стропильных систем

Установка наклонной системы

Если вы решили своими руками сделать наслонную систему стропил, то обратите внимание, что несущая внутренняя стена-перегородка должна быть достаточно крепкой. Перед устройством необходимо заранее собрать леса, гарантирующие безопасность работ на высоте.

Наслонная стропильная система

Первоначальные работы такие же, как при устройстве висячей системы. Соединение верхних концов стропилин может выполняться несколькими способами, однако чаще всего применяется крепление встык. На встречных стропильных ногах под нужным углом делаются зарезы. Стропилины соединяются полученными торцами и прибиваются на два гвоздя. Соединение можно усилить деревянной или металлической накладкой.

Второй способ крепления — внахлест — выполняется с применением болтов или шпилек с широкими шайбами и гайками. Стропила при данном способе будут соприкасаться плоскостями.

Важно: В коньковой части стропилины лучше соединить особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла. Это не даст кровле повредиться при усадке.

Средняя часть стропильной системы имеет опору на внутреннюю стену и несущие столбы.



Стропильная система двухскатной крыши своими руками: устройство, конструкция, монтаж

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают кровельный материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того, чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружает стропильную систему двускатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные или металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

устройство, конструкция, варианты как собрать самому

Какие красивые крыши у современных домов! Даже не специалисту видно, что они из самых разных материалов, а уж, что у них разнообразная форма и цвет, видно невооруженным глазом. Когда возводится кровля дома, очень важен правильно построенный каркас под крышу. Если он возведен с дефектами, неправильно рассчитан, взят не тот материал, крыша «поедет» очень скоро. Ведь на каркас приходится огромная нагрузка, и его задача ее выдержать, сделать крышу надежной и долговечной защитой нашего дома.

Задача возведения каркаса довольно сложная, но не невыполнимая, даже начинающий мастер не должен паниковать. Выбирается дизайн крыши домов, а их предложение огромно, надо определиться и смело браться за работу.

Если дом не очень большой, а человек хорошо теоретически подготовился, правильно все рассчитал, он сможет возвести каркас под крышу один, без помощников, своими руками.

Это очень неплохой вариант в смысле большой экономии средств, которые ушли бы на оплату рабочей силы. Кроме того, человек уверен в качестве выполняемой самостоятельно работы, кто сделает лучше, чем сам для себя? В этом случае можно быть уверенным в хорошем качестве каркаса и не ждать от крыши не самых приятных сюрпризов в дальнейшем.

Попробуем рассказать, как же самостоятельно сделать качественный каркас крыши, какие инструменты понадобятся при этом, какие материалы лучше использовать. Постараемся, чтобы и инструменты, и материалы были самые простые, очень распространенные.

Крыши бывают самых разных конструкций, более и менее сложные в исполнении. Можно назвать шатровые крыши, ломаные, односкатные. Мы будем рассматривать крышу двускатную, она наиболее распространена. Кроме того, освоив технологию постройки какого-то вида каркаса, легко будет перейти к другому, учтя, конечно, его некоторые особенности.

Выбор типа стропильной системы

Существуют разные стропильные системы, вот с этим надо определиться в первую очередь, выбрать, какая будет использоваться. Все эти системы состоят из двух стропильных ног. В верхней части каркаса они соединяются между собой. В нижней части они тоже соединяются, для этого существует нижняя стяжка. Эта стяжка может быть основой для чердачного перекрытия. Как в любом деле, здесь есть свои нюансы.

Стропильные системы бывают наслонные и висячие. В строительстве частного дома возможны как одна, так и другая системы.

Как же выбрать систему для сооружения каркаса?

Выбор стропильной системы зависит в первую очередь от того, какой дом строится, его величины. Висячая система устанавливается, если расстояние между двумя несущими стенами не очень велико, не более 6 метров, то есть дом небольшой. При этой системе, если здание велико, возможен провис стропил под своей же тяжестью, так как их ноги опираются на боковые стены и только.

В большом доме надо применять наслонную систему, она гораздо более надежна. При этом в доме должна быть внутренняя несущая стена по центру. На ней устанавливается еще одна опора, что не даст возможности стропилам провиснуть.

Выбираем материалы для каркаса

Посмотрим, что же нам надо приобрести, чтобы самостоятельно построить каркас двускатной крыши.

Стропила делаются из дерева. Это самый важный элемент при строительстве каркаса. Нужна обрезная доска (50х150 мм), так же понадобится брус (150х150 мм).

Самая хорошая древесина хвойная, особенно, если заготавливалась она зимой. Прекрасно, если из нее предварительно не спустили смолу. Смола служит природным антисептиком, и продлит жизнь древесины на многие годы. Важно, как хранилось дерево перед продажей, насколько оно высушено. В общем, уже на этом этапе надо быть очень внимательным, чтобы купить качественный материал. Необходимо хорошо осмотреть древесину, чтобы ни в коем случае не было древоточтцев или их следов, отсутствовали трещины и прочий брак.

В общем, покупается только качественный материал, остальной безжалостно отбраковывается, как непригодный для возведения каркаса под крышу дома.

Следует знать, что деревянные каркасы не единственные в природе. Возможны еще каркасы под крышу из металлического швеллера, возможны из железобетона. Крыша при таких каркасах очень тяжелая, ее возвести самостоятельно невозможно. То есть для работы своими руками пригоден только каркас из дерева, что и рассматривается.

Каркас крыши состоит из стропильных ног, прогонов, стоек, чердачного перекрытия, контробрешетки и обрешетки. У каждого элемента своя задача и назначение.

Чердачное помещение может быть обычным чердаком, складом ненужных вещей, а может задуматься как мансарда, дополнительная площадь дома. Так вот, если это простой чердак, для чердачного перекрытия подойдут доски 50х150мм. Для мансарды, ясно, перекрытие должно быть много прочнее, тут доской не обойтись. Нужен брус 150х150 мм. Он дает вполне достаточную прочность. Укладывают его прямо на мауэрлат.

Далее необходим материал для обрешетки и контробрешетки. Здесь подойдет брус более тонкий Возможно 50х50 или даже 40х40, квадратного сечения. Этим брусьям под силу выдержать вес кровли из любого материала.

Брус для обрешетки должен быть строго прямолинейным. За этим надо следить при его покупке. Малейшая погрешность значительно усложнит кровельные работы. Так что это условие прямолинейности бруса важно.

Обрешетку и контробрешетку возможно сделать не только из бруса. Такой материал, как перфорированный профиль из оцинкованного железа, тоже прекрасно подойдет.

Кроме материалов, собственно используемых на стропила, обе обрешетки, перекрытия, необходимы еще некоторые вещи.

  1. Для крепления опорного бруса, называемого мауэрлатом, нужны металлические шпильки с резьбой.
  2. Стропильные ноги к мауэрлату крепятся с помощью скоб и кронштейнов, следовательно, нужны и они.
  3. Стропила между собой тоже надо соединить. Это делается при помощи различных крепежных элементов, таких как саморезы по дереву, шпильки разных диаметров – 8 и 10 мм.
  4. Нужны оцинкованные гвозди.

Инструменты для работы вполне обычны – это молотки, отличающиеся размерами, понадобятся разные, дрель, чтобы сверлить отверстия. Необходима болгарка или пила, чтобы подрезать стропила в размер, придавать им необходимую форму. Нужен плотницкий топор, рубанки. Все это зачастую имеется дома в наборе инструментов мужчины. Так что новых приобретений не понадобится, с этим все просто.

Обязательно нужен измерительный инструмент. Это уровень, отвес и рулетка. В устройстве каркаса для кровли все должно быть очень точно, никаких «на глазок».

Защита древесины каркаса

Все деревянные части будущего каркаса надо защитить от возможного возгорания и гниения. Это надо сделать прежде, чем приступить к постройке, возведению стропил и так далее.

Есть два состава, которыми в обязательном порядке надо обработать все детали будущей постройки – стропила, обрешетки и другие. Это антипиретик и антисептик.

Первое вещество значительным образом снижает горючие свойства древесины, чем резко уменьшает возможность пожара.

Второе – убивает бактерии, что не дает гнилостным процессам развиться в древесине.

Для работы по нанесению составов рекомендуется применять кисть, она дает более качественный результат, чем распылитель. Распылитель не дает глубокой пропитки. Каждый состав наносятся слоями, слою дат просохнуть, после этого наносится следующий.

Следует обратить внимание! Некоторые защищающие составы токсичны в той или иной степени. Работать лучше на улице. Если в помещении, оно должно хорошо проветриваться. Необходимы очки и респиратор, то есть средства индивидуальной защиты.

Защита каркаса крыши возможна и после его возведения.

Иногда защиту от огня и бактерий проводят после постройки каркаса. Это хуже, но возможно. Ясно, что кисточкой обрабатывается древесина в уже построенной конструкции. Очень внимательно надо отнестись к местам, где соединяются балки, их необходимо пропитать особенно тщательно.

Итак, при выбранном типе стропильной системы, купленном и подготовленном материале, можно уже приступать непосредственно к строительству.

Устанавливаем мауэрлат

Деревянный брус, который укладывается на несущие стены дома и который будет служить опорой для каркаса будущей крыши, строители называют мауэрлат. Он передает и распределяет нагрузки, возникающие от веса кровли, от внешних влияний (ветер, снег, дождь), на несущие конструкции дома. Только для крыши каркасного дома или для дома из бруса не нужен мауэрлат, там его роль играет верхний стеновой брус. В остальных системах мауэрлат необходим, он основа стропильной системы.

Для мауэрлата рекомендуется использовать брус. Это может быть 100х150, так же возможен 150х150. С внутренней стороны здания мауэрлат стараются уложить «заподлицо» с поверхностью дома, а с внешней в уровень мауэрлата возводится заграждение из кирпича. По периметру здания укладывается бетонная отмостка. После ее высыхания на нее укладывается рубероид в несколько слоев. Это для обеспечения гидроизоляции. Кроме того, рубероид не даст влаге из бетона попасть в древесину.

Чаще всего мауэрлат укладывается по следующей технологии:

  1. В бетон устанавливаются металлические шпильки, их диаметр более 10 мм. Шпильки можно установить, когда отмостка высохнет. Для этого надо будет сверлить отверстия в бетоне и свежим раствором закреплять устанавливаемые шпильки. Лучше предусмотреть это заранее и установить шпильки в только что залитую отмостку. Конечно, такой способ выгоднее, сохраним время, сбережем труд.
  2. Цельный брус для мауэрлата укладывается вдоль отмостки, на нем отмечаются места нахождения установленных уже шпилек. По этим отметкам сверлятся отверстия. Диаметр сверла должен соответствовать диаметру шпилек. После этого мауэрлат надевается на шпильки. Шпильки должны торчать из бруса сантиметров на 15.
  3. Гайками мауэрлат фиксируется на шпильках. Под гайки подкладываются в обязательном порядке широкие шайбы. Они спасают древесину от повреждения при закрутке гайки.

Следует обратить внимание! Если есть навыки сварщика и сварочный аппарат, можно обойтись без шпилек, сэкономив на них. Их роль прекрасно сыграют арматурные прутки, гайки же к этим пруткам привариваются.

Есть еще один более простой способ укладки мауэрлата, позволяющий облегчить работу. В этом случае используется не брус, а два слоя досок.

  1. Доски первого ряда укладываются по периметру здания. Они крепятся анкерными винтами с потайной головкой и металлической гильзой. Нужен перфоратор, чтобы просверлить отверстия в бетоне или кирпиче. Доска просверливается предварительно дрелью.
  2. Доски второго ряда укладываются на первый. Стыки досок не должны совпадать. В углах доски укладываются «в перевязку».
  3. Ряды соединяются с помощью больших (100мм) гвоздей.

Главное облегчение такой укладки в более простом подъеме материала, доски легче брусьев. Прочность такой конструкции почти не страдает по сравнению с конструкцией из бруса. Она достаточна. Особенно, если дом каркасный.

Установка стропил

Следующий после мауэрлата этап – установка стропил. Всю обработку стропильных балок рекомендуется проводить на земле. Это особенно касается мастеров – одиночек. На земле удобнее дать стропилам нужный размер, с помощью шаблона придать нужную форму, сделать пазы и отверстия, необходимые для крепежа. Далее стропила (их детали) поднимаются наверх, можно начинать работу по их креплению.

Рассмотрим, как строится крыша с висячей стропильной системой, ее технологию.

Чтобы установить стропильные ноги, в мауэрлате прорезаются пазы. Расстояние между стропильными ногами определяется индивидуально еще на стадии продумывания проекта, но оно не менее 1,5 метров. Меньше нельзя, будет недостаточная крепость конструкции.

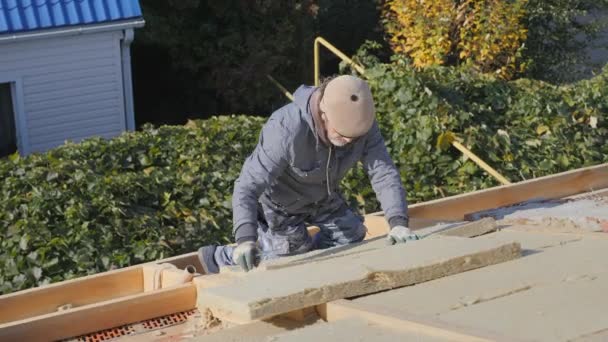

Следует обратить внимание! При планировании утепления крыши необходимо расстояние между стропилами увязывать с величиной утеплителя. Это поможет сохранить время на подрезке последнего, так как будут укладываться его целые листы.

Стропила устанавливаются с торцевых сторон крыши, то есть с фронтонов. Когда на торцах стропила установлены, от конька к коньку протягивается шнур. По нему ориентируются при установке остальных стропил – промежуточных.

Стропильные ноги вставляются в пазы и фиксируются. Для этого применяется комплексный крепеж. Стальной кронштейн ограничит смещение поперек, а скобы – продольное. Эта скоба крепит стропило к мауэрлату.

Стропила обязательно выступают за периметр дома, это необходимо помнить при их установке. Нормальным считается вылет (или свес) стропил на 40 сантиметров. Этот свес будет защищать стены строения от дождя, от воды обильно стекающей по кровле дома. Этот вылет (свес) стропил необходим, еще его можно увеличить, нарастив тонкой доской, которую называют «кобылкой». «Кобылку» крепят к стропилу гвоздями, используя прокладку – отрезок доски.

Следует обратить внимание! «Кобылка» позволяет облегчить и удешевить конструкцию каркаса для кровли. Это ни в коем случае не недочет или недостаток. Кроме того, это облегчает ремонт свеса. Можно заменить «кобылку», две «кобылки» — все равно это легче, чем менять стропильный брус.

  1. Нижние части стропил фиксируются обвязкой. Эта обвязка используется как основание для чердачного перекрытия. Мауэрлат – опора для брусьев этой обвязки.
  2. Если недостаточна длина стропильного бруса, его наращивают. Два бруса укладываются внакладку, при этом нахлест должен составлять не менее метра, иначе будет мала прочность. Фиксируются брусья шпильками. Их диаметр не менее 8 мм.
  3. Шпильками же соединяются стропила между собой. Для них предварительно проделываются отверстия. Чтобы стропила не вращались, были закреплены твердо, они соединяются сразу двумя шпильками.
  4. Если крыша в ширину не более 6-ти метров, висячие стропила соединяются поперечным брусом. Он называется затяжкой и имеет форму буквы «А». Делаются затяжки из доски 50х100 или 50х150, к стропилам они крепятся саморезами. Иногда устанавливаются затяжки из трех досок 30х100, их располагают с обеих сторон стропила.
  5. Наверху фермы стропил фиксируются продольным коньковым брусом, иногда – коньковой доской.
  6. Чтобы усилить стропильный узел сверху, иногда соединяют коньковый брус с затяжкой. Для этого используется отрезок доски. Особенно это необходимо, когда между стропилами большое расстояние. При таком соединении не будет прогиба затяжки.

Эти операции повторяются для всех строптильных пар. Когда этот непростой труд закончен, строптила установлены, можно приступать к обрешетке.

Обрешетка

От типа кровельного материала и стропиловки крыши будет зависеть вид обрешетки – будет она сплошная или прореженная. Для укладки мягких и рулонных кровельных материалов необходима сплошная обрешетка. Для ее изготовления используется довольно толстая (не менее 10мм) влагоустойчивая фанера или плиты OSB. Листы набиваются на стропила через контррейку.

Если возводится прореженная обрешетка, на стропила для крыши своими руками набиваются брусья или доски. Доска может быть необрезной, если необходим режим строгой экономии. Габарит кровельного материала определяет расстояние между досками или брусьями.

Набивают прореженную обрешетку сверху вниз. Первые ряды от конька набиваются без зазора. Делается это для большей прочности.

После окончания этой работы утепляется крыша, укладывается гидроизоляция. Можно начинать кровельные работы.

Конечно, процесс строительства каркаса под кровлю нельзя назвать простым делом. Но если подойти к делу серьезно, все взвесить, изучить, продумать, успех придет непременно.

Каркас крыши и его типы

Любой тип строительства в первую очередь нуждается в надежных и качественных несущих конструкциях, к которым можно отнести фундамент, каркас дома и несущий каркас крыши. Именно эти строительные элементы и их устройство отвечают за итоговое качество и надежность всей постройки дома. Среди описанных элементов особое внимание стоит уделить несущему каркасу кровли, при помощи которого можно выполнить предельно качественную крышу дома.

Каркас дома и крыши – важный элемент при строительстве любого здания. Однако наибольшие нагрузки (снег, дождь, ветер) испытывает крыша, поэтому она должна быть качественной и надежной.

Разновидности каркасных конструкций

Сразу стоит напомнить о том, что каркас крыши может иметь несколько основных типов, которые зависят от особенностей конструкции кровли:

Каркас крыши из пиломатериалов чаще всего применяется в строительстве частного дома и организации двускатных кровельных систем. Два других типа каркасных конструкций не несут для частного строительства никакого интереса, что и делает их неактуальными в данной статье.

Стропильная каркасная система и ее типы

Виды и конструкция висячих стропильных систем.

Перед началом строительных работ, связанных с организацией каркасной системы домов, необходимо выбрать правильный тип и устройство конструкции стропильного типа. Вся несущая способность такой каркасной системы домов передается стропильным фермам, которые чаще всего называют просто стропилами. Для организации стропильной фермы используют деревянный брус, сечение которого не должно быть меньше 150х50 миллиметров. Именно на эти фермы и происходит дальнейшее крепление системы обрешетки кровли.

Стропильная система кровли может быть висячей или наслонной, что зависит от особенностей конструкции самой кровельной системы домов. Как правило, оба типа стропильной системы могут свободно применяться в строительстве домов частного типа и основная разница в таком выборе заключается только в том, что висячие стропила делают свой основной упор на мауэрлат кровли.

Данный строительный элемент представляет собой деревянный брус, установленный на итоговом ряде кладки несущей стены. Как правило, для изготовления мауэрлата своими собственными руками используют деревянный брус, сечение которого составляет 10х10 сантиметров.

В верхней части стропильные фермы кровли крепятся между собой при помощи бруса конькового типа. Использование наслонной системы стропильного типа не предусматривает крепления в верхней части системы.

Особенность такой системы заключается в том, что центральная часть ферм делает упор на несущую стену центрального типа или на специальные опорные колонны.

Виды и устройство наслонных стропильных систем.

Другими словами, такая система актуальна только в том случае, когда в доме предусмотрена центральная несущая стена.

Не стоит забывать о том, что выбор правильной каркасной системы дома зависит и от некоторых особенностей самого здания, устройство которого требует определенных знаний. В первую очередь необходимо обращать внимание на расстояние между наружными несущими стенами дома, ведь расстояние больше шести метров не может использоваться при строительстве висячей стропильной системы.

В таких случаях требуется наслонная система с готовой центральной несущей стеной или колоннами из металла опорного типа. Именно эта особенность позволит организовать качественный каркас кровли, который не будет со временем провисать под собственным весом, а также весом кровельного материала.

Оптимальные строительные материалы для каркаса

В том случае когда мастер решает сделать кровельный каркас своими собственными руками, ему требуется понять основные элементы строительного процесса, а также знать наличие всех требуемых инструментов и строительных материалов, которые могут потребоваться для этого дела. Итак, для организации качественного и предельно надежного каркаса кровельной системы своими собственными руками потребуется наличие:

Для строительства дома необходимо выбирать качественные пиломатериалы, без повреждений – трещин, сучков, синевы и пятен.

Из строительных инструментов мастеру потребуется наличие молотка, пилы, электрической дрели, рулетки, топора и отвеса. Другими словами, никаких инструментов специального назначения для данного типа строительства своими собственными руками не требуется, что делает строительный процесс предельно простым и экономичным. Отдельное внимание стоит уделить приобретению предельно качественной древесины, которая является залогом качества и долговечности всего несущего каркаса кровли.

Весь пиломатериал необходимо обработать специальными пропитками, которые влияют на долговечность и качество несущего каркаса, устройство которого было описано выше. Как правило, такие вещества защищают дерево от гниения, а также от вредоносных насекомых, способных испортить древесину за предельно короткие сроки.

Другими словами, обработка используемого пиломатериала своими собственными руками является неотъемлемой частью строительного процесса. Профильные кровельные каркасы из металла требуют использования совершенно других материалов и инструментов, но применение таких конструкций в частном строительстве можно считать неактуальным.

Правильная установка мауэрлата

Схема крепления мауэрлата, не передающего распор на стену.

Стоит напомнить, что мауэрлат является главной опорной конструкцией не только будущего каркаса, но и всей крыши в целом. Именно этот элемент строительства своими собственными руками принимает на себя все кровельные нагрузки, равномерно распределяя такие нагрузки на несущие стены дома.

Это позволяет увеличить срок эксплуатации всей постройки, ведь при отсутствии такого бруса нагрузка крыши будет разрушать стены в определенных местах. Можно с уверенностью сказать о том, что мауэрлат является главным опорным элементом всех известных стропильных систем.

Данный опорный элемент не требуется только при строительстве деревянных домов, в которых в качестве мауэрлата используют итоговый ряд бревен или брусьев. Описанный опорный элемент необходимо монтировать в уровень с внутренней частью несущих стен, что позволит упростить отделочные работы внутреннего типа.

С наружной стороны мауэрлат необходимо закрыть кирпичной кладкой или полосой металла, что позволит уберечь пиломатериал от воздействия окружающей среды. Верхний ряд кирпичной или блочной кладки нуждается в качественной бетонной отмостке, которая укрывается несколькими плотными слоями рубероида или битумного раствора.

Схема крепления мауэрлата, принимающего и передающего распор на стены.

Рубероид нужен для того, чтобы вся имеющаяся в стенах влага останавливалась перед опорным брусом, который может пострадать от переизбытка влажности, о чем говорит его устройство. Самым простым и надежным способом крепления опорного бруса к стенам дома можно считать использование своеобразных шпилек из металла, которые и будут соединять мауэрлат и несущие стены.

В кладке сверлятся отверстия нужного диаметра, в которые опускаются подготовленные шпильки из металла, выполненные из простой стальной арматуры. Приложив подготовленный опорный брус к таким шпилькам, можно отметить места для сверления отверстий.

Длина шпилек должна быть такой, чтобы после монтажа мауэрлата арматура выступала за брус не менее чем на 1.5 сантиметра. На концах арматуры необходимо сделать резьбу, которая потребуется для итогового закрепления опорного бруса своими собственными руками при помощи предельно широких шайб и гаек. Такой процесс крепления опорного бруса можно упростить и сделать при помощи простого сварочного аппарата, который используется, чтобы приварить к пруткам металлический прут или шайбу.

Система стропильного типа

Устройство стропильной системы крыши дома.

Организация стропильной системы является следующим этапом строительства несущего каркаса крыши дома. Чтобы сделать стропильные фермы своими собственными руками, необходимо заготовить сухой пиломатериал, который не будет поддаваться деформации во время эксплуатации.

Ферма состоит из двух стропильных ног и нижней стяжки, которая крепится к ногам при помощи болтов или анкерных элементов, которые можно легко сделать только своими собственными руками. Каждая готовая стропильная ферма должна быть установлена и закреплена на опорном брусе, сделать который предельно легко.

Для этого в мауэрлате необходимо проделать нужное количество пазов правильного размера, в которые и будут вставляться стропила, собрать которые совсем несложно. Шаг между стропильными фермами зависит от итогового размера кровельной конструкции дома, но чаще всего такой шаг нужно делать не более 1 м. В некоторых кровельных конструкциях может потребоваться использование стропил вертикального типа. Как правило, это относится только к тем крышам, высота которых превышает три метра.

Деревянная система обрешетки является идеальным связующим элементом каркасной конструкции, но до организации такой системы необходимо позаботиться об устойчивости установленных стропил. Для этого в верхней своей части они закрепляются при помощи конькового бруса, а по нижней части делается временная обвязка, которая демонтируется после организации системы обрешетки. Обрешетку можно смело считать предельно важным элементом каркасной конструкции крыши дома, ведь именно от этого элемента зависит надежность крепления кровельного материала.

Шаг обрешетки зависит от угла наклона крыши и материала, которым она впоследствие будет покрываться.

Стропильная система делится на два основных типа: сплошную и промежуточную, и правильный выбор зависит только от выбора самого кровельного материала. Все листовые и плотные материалы кровельного типа требуют наличия промежуточной обрешетки, которая выполняется с определенным шагом между досками или брусками.

Все кровельные материалы мягкого или рулонного типа нуждаются в обрешетке сплошного типа, что нужно для качественного монтажа и эксплуатации материала. К примеру, мягкая черепица не может монтироваться на промежуточную обрешетку, ведь это станет следствием провисания и порчи кровельного материала.

Такие материалы, как шифер, металлическая черепица или листовая оцинковка, могут монтироваться на промежуточную обрешетку, шаг между элементами которой зависит от используемого кровельного материала. К примеру, металлическая черепица требует крепления в определенных местах, что говорит о правильном расположении элементов обрешеточной системы. Правильнее всего перед организацией обрешетки сделать просчеты, которые позволят организовать правильную конструкцию всего каркаса.

Обработка пиломатериала дополнительными составами

Как было сказано выше, любой пиломатериал необходимо защитить от воздействия влаги, насекомых и возгорания. Для этого стоит применять такие растворы, как антисептик и антипиретик. Второй состав позволяет повысить защитные качества древесины, которые связаны с устойчивостью перед высокими температурами. Антисептики способны уберечь древесину от воздействия влаги, гниения и вредных насекомых.

Обработка всех пиломатериалов выполняется до момента монтажа, что позволяет обработать всю поверхность доски или бруса. Именно таким образом можно рассчитывать на увеличение срока эксплуатации деревянного несущего каркаса крыши дома.

Каркас крыши своими рукамиСтройкод

Один из важнейших этапов установки кровли — изготовление каркаса для крыши. Если допустить ошибки в расчетах и в процессе его монтажа, он долго не прослужит. При возведении жилых домов каркас для кровли чаще всего изготавливается из древесины. Поэтому многих частных застройщиков интересует вопрос, как сделать надежный деревянный каркас кровли, чтобы он простоял максимально возможный период времени.

Виды конструкций кровельных каркасов

Необходимо отметить, что каркас кровли может отличаться в зависимости от используемой кровельной конструкции, например:

  1. Каркас стропильного типа — изготавливается из пиломатериала, предназначен для скатных кровель зданий.
  2. Каркас железобетонный — производится из специальных плит перекрытия, предназначен для пологих кровельных конструкций.
  3. Каркас металлический — изготавливается из железных балок, применяется для обустройства крыш промышленных сооружений.
  4. Каркас из пиломатериалов — применяется в частном домостроении для двускатных крыш.

Разновидности стропильных систем

В зависимости от типа кровли каркасы могут обустраиваться в разных вариациях.

Для изготовления стропильной фермы используется деревянный брус с минимальным сечением 15х5 см. После закрепления отдельных компонентов стропильной конструкции между собой, фиксации их на доме к каркасу крепится обрешетка.

Структура стропильной системы бывает висячей, наслонной. Оба варианта применяются в частном домостроении. Их главные отличия:

При выборе варианта конструкции стропильной системы огромное значение имеют габариты здания.

Необходимо понимать! Висячие стропильные конструкции используются при возведении кровель зданий, внешние несущие стены которых расположены между собой на расстоянии до 6 метров. Наслонные системы можно построить, если этот параметр превышает 6 метров и в наличии опорные колонны или центральная продольная стена, которая является несущей.

Материалы, инструменты для изготовления каркаса

Прежде чем начинать строительство каркаса кровли, нужно подобрать качественный расходный материал. Для обустройства стропильной системы используются деревянный брус, обрезная доска. Рекомендуется использовать стройматериал, изготовленный из хвойных пород деревьев, так как в нем присутствует натуральная смола, выполняющая функции антисептика, не допускающего гниения древесины. Брусья деревянные для изготовления каркаса должны иметь сечение 15х15 см, параметры обрезной доски — 5х15 см.

Также необходимо помнить, что стропильная конструкция включает в себя не одни лишь стропила — еще под них обустраиваются прогоны и стойки, в том числе перекрытие чердака, обрешетка, контробрешетка. Если чердачное помещение будет использоваться как склад, и не планируется его в дальнейшем его обустраивать в жилое помещение, тогда вполне достаточно для выполнения перекрытия чердака досок 5х15 см. Но если же будет обустраиваться мансарда, тогда нужно использовать брус сечением 15х15 см.

Для изготовления обрешетки, контробрешетки прекрасно подойдет брус сечением 4х4 см. Этот строительный материал способен выдержать нагрузку любой кровельной конструкции.

Необходимые строительные инструменты

  • Скобы, кронштейны, необходимые для крепления к брусу опорному стропил.
  • Шпильки металлические специальные для надежной фиксации мауэрлата (брус опорный).
  • Дополнительные элементы крепежа — гвозди оцинкованные, шпильки, саморезы.
  • Измерительная рулетка.
  • Отвес (строительный уровень).
  • Пила по дереву.
  • Топор.
  • Рубанок.
  • Электродрель.
  • Молоток.

Правила монтажа мауэрлата

Необходимо понимать, что мауэрлат представляет собой основную опорную конструкцию как для самого кровельного каркаса, так и всей кровельной системы. Именно мауэрлат будет полностью принимать внешние нагрузки на крышу, распределять их равномерно между несущими стенами постройки.

Это предоставляет возможность значительно продлить эксплуатационный период всего сооружения, потому что при отсутствии подобного бруса кровельные нагрузки будут на определенных участках разрушать стены. Можно уверенно говорить, что мауэрлат — ключевой опорный компонент любой стропильной конструкции.

В обустройстве мауэрлата нет необходимости, когда в качестве стропил используются бревна, брусья из дерева, крайний ряд которых и выполняет эти функции.

  • Описанный опорный компонент стропильной системы монтируется на уровне стен с внутренней стороны. Это дает возможность значительно упростить дальнейшие отделочные работы внутри здания.
  • С наружной стороны опорный элемент прикрывается металлической полосой, кладкой кирпича. Это дает возможность защитить пиломатериал от неблагоприятных воздействий природной среды.
  • Верхний ряд строительных блоков или кладки кирпича требует обустройства качественной отмостки из бетона, которая впоследствии накрывается плотным рубероидом в несколько слоев или битумной смесью. Рубероид не будет допускать попадание влаги, впитываемой стенами здания, в деревянный опорный брус.
  • Наиболее надежен и прост вариант крепления мауэрлата к несущим стенам здания при помощи специализированных металлических шпилек. В строительном блоке, кладке кирпича делаются отверстия установленного диаметра, затем в них опускаются металлические шпильки крепления (они делаются из обычной металлической арматуры). Далее на вставленные шпильки накладывается опорный брус, отмечаются точки отверстий, которые также нужно сделать в брусе. Длина шпильки берется такая, чтобы арматурный стержень после установки мауэрлата выступал за пределы бруса минимум на 1,5 см.
  • Нужно сделать на окончаниях арматурных стержней резьбу для финишной фиксации опоры гайками с шайбами.

Процедуру закрепления опоры можно существенно ускорить с помощью стандартного сварочного устройства.

Обустройство стропильного каркаса

Каркас крыши своими руками должен изготавливаться исключительно из высохших строительных материалов, чтобы древесина впоследствии не деформировалась.

  • В структуру фермы должны входить две стропильные ноги, соответственно соединительные стяжки для фиксации их нижней части. Для закрепления стяжки к стропильным ногам используются болты, анкерные компоненты. К мауэрлату приставляется необходимое число ферм. Для их крепления используется простая техника, которая заключается в следующем. В опоре нужно сделать пазы правильной формы соответствующего количества. Далее при помощи несложных манипуляций в сделанные вырезы вставляются стропила. Дистанция между отдельными стропильными фермами подбирается исходя из точных параметров кровли, отталкивающихся от размеров здания. Как показывает практика, расстояние между стропилами обычно составляет не более одного метра. Стоит отметить, что для некоторых кровельных каркасов используются стропила вертикального направления. Подобные элементы применяются для обустройства высоких кровельных конструкций с вертикальным параметром от трех метров.
  • Деревянная обрешеточная конструкция надежно связывает компоненты стропильного каркаса. Но перед ее монтажом нужно обязательно обеспечить стойкость ферм. Для этого вверху конструкции предусмотрен коньковый брус. Снизу конструкции выполняется временная обвязка, а после установки досок (планок) обрешетки она убирается. Обрешетка имеет огромное значение не только при монтаже кровельного покрытия, она также необходима для качественной связки всех элементов конструкции при изготовлении кровельного каркаса.
  • Обрешеточные конструкции по своему исполнению могут быть сплошного или промежуточного типа. Вариант обрешетки подбирается в зависимости от используемого для перекрытия крыши строительного материала. Промежуточный вариант обрешетки используется, когда кровельным покрытием выступают листовые стройматериалы. При этом между планками выдерживается установленное расстояние.
  • При использовании для перекрытия крыши дома мягкой кровли обрешетка выполняется сплошная, так как лишь на подобное основание возможно положить кровельный материал на качественном уровне, соответственно обеспечить крыше более продолжительный эксплуатационный период. Именно для мягкой черепицы прекрасно подходит сплошной вариант обрешетки, а на промежуточной обрешеточной конструкции мягкая кровля будет свисать под крышу, в результате некачественной эксплуатации быстро выйдет из строя.

Важно помнить! Древесина является горючим материалом, подвергается влияниям насекомых, грибка. Для обеспечения надежной защиты от подобных неблагоприятных факторов все деревянные элементы кровельной конструкции предварительно подвергаются обработке специальными антисептическими средствами. Для предупреждения возгорания древесины используются антипирены. Все эти мероприятия позволят существенно увеличить эксплуатационный период кровельного каркаса.

Видеоролики Деревянная крыша

и видеозаписи

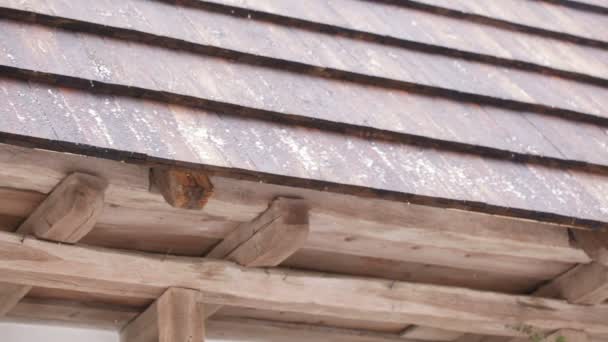

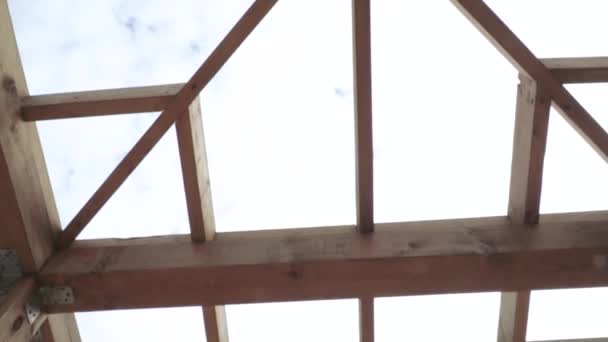

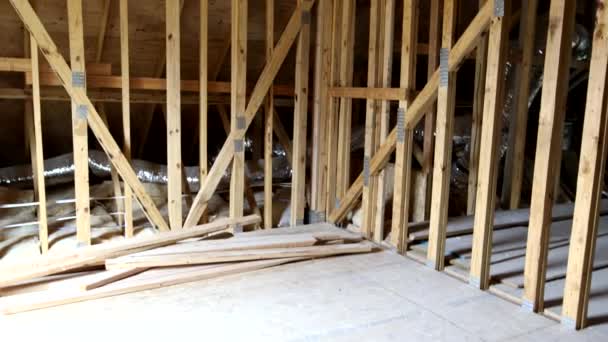

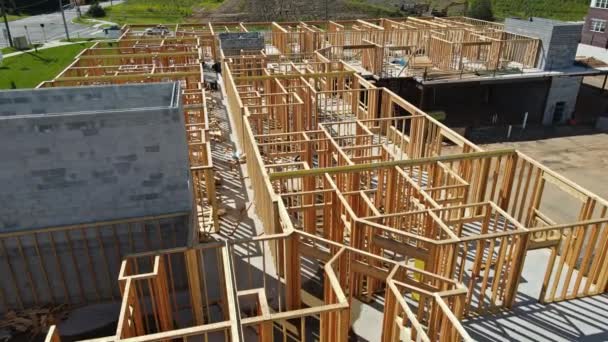

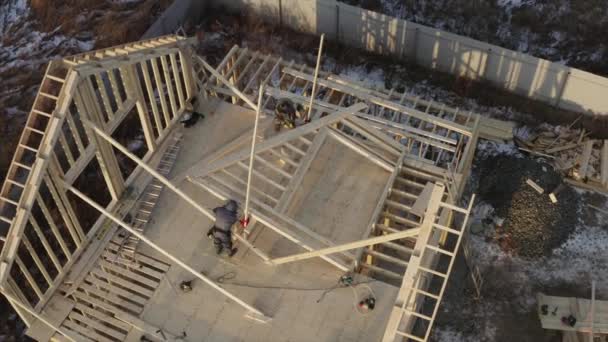

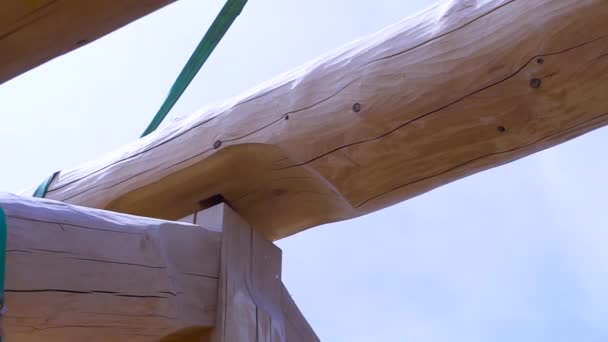

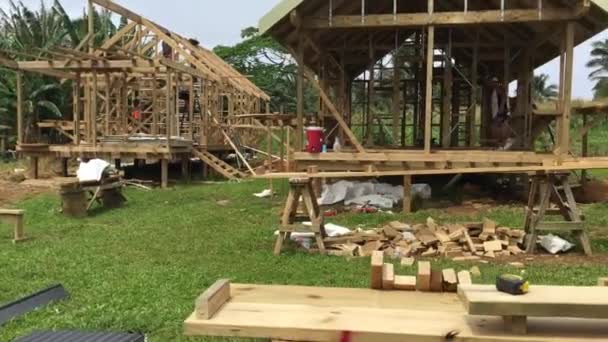

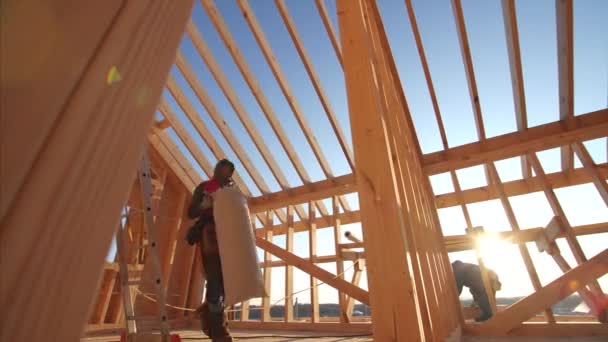

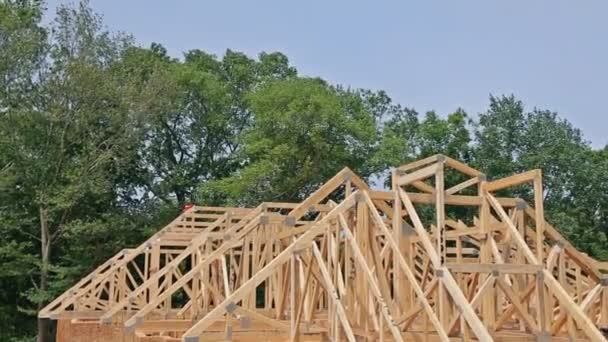

Видеозаписи Деревянная крыша | Depositphotos® Строительная площадка деревянной крыши недостроенного здания. Loopable с небом на заднем плане. Вид с воздуха на недостроенный дом с деревянной крышей каркасной конструкции. Тающий снег Вид с воздуха на недостроенный дом с деревянной крышей, покрытой листами металлочерепицы в стадии строительства. Деревянная черепица Новое строительство дома на базе строящейся постройки Сельский дом в чешской деревне.Старый деревенский дом. Строительная площадка деревянная конструкция кровли недостроенного дома. Loopable с небом на заднем плане. Комплект 4 Этап 7 из 7. Готовый современный деревянный каркасный дом. Анимация 60 кадров в секунду. Новая деревянная конструкция крыши на фоне голубого неба. Строительство деревянного дома из бревен на открытом воздухе на фоне голубого облачного неба. Клип. Вид снизу на экологически чистое домостроение, деревянное зодчество. Энергоэффективность Концепция нового пассивного дома. Внешний вид Дома в деревне.Сельская местность. Солнечная погода. Каркас строящегося деревянного загородного дома из бревна. Клип. Строительство бревенчатого дома в начале строительства на фоне голубого неба. Вид с воздуха на недостроенный кирпичный дом с строящейся деревянной крышей. Вид из окна коричневого деревянного дома в пасмурную погоду Автономные мини-домики в лесу Крыша с дымоходом Монтаж балочных перекрытий для строительства домов. Клип. Элементы деревянных строительных материалов Новое строительство каркасного жилого дома в стадии строительства Icicles spring drops Stock Video Сосульки весенние капли Wooden shakes on the wall Royalty Free Stock Video Деревянные тряски на стене Crow on fence Video Clip Ворона на заборе Group of Bats on Tin Roof Stock Footage Группа летучих мышей на жестяной крыше Europe Kiev Region Ukraine June 2020 Builders Cover Roof Wooden Royalty Free Stock Footage Европа, Киевская область, Украина - июнь 2020 года: Строители покрывают крышу деревянная беседка.Строительство деревянной беседки. Катопальная прокладка. Wooden roof of an old american house. Made of wooden tiles Stock Video Деревянная крыша старого американского дома. Деревянная черепица. Rustic house roof made of old wooden planks. Royalty Free Stock Video Крыша деревенского дома из старых деревянных досок. The wooden shingles from the wooden roof of a church FS700 Video Clip Деревянная черепица с деревянной крыши церкви FS700 A building under construction Stock Footage Строящееся здание Aerial View Brick House Wooden Roof Frame Construction Stock Video Вид с воздуха на строящийся кирпичный дом с деревянным каркасом крыши. Installation of wooden beams at the construction site, the roof truss system of the house. Clip. Incomplete house rooftop on blue cloudy sky background. Royalty Free Stock Video Монтаж деревянных балок на строительной площадке, стропильной системы дома. Клип. Крыша неполного дома на фоне голубого облачного неба.Aerial View Unfinished House Wooden Roof Frame Structure Construction Video Clip Вид с воздуха на недостроенный дом с деревянной крышей каркасной конструкции. Aerial View Unfinished House Wooden Roof Structure Covered Metal Tile Stock Footage Вид с воздуха на недостроенный дом с деревянной крышей, покрытой металлочерепицей в стадии строительства. Wooden pergolas against a cloudy Royalty Free Stock Footage Перголы деревянные на фоне облачности. Roof Structure Beams Carpentry Stock Video Конструкция крыши с балками из столярных изделий. House timber frame for a progressing house a new development timber Royalty Free Stock Video Каркас дома для развивающегося дома брус новой разработки. Wall, windows, roof of the house is made of wooden logs. Video Clip Стены, окна, крыша дома из деревянных бревен. Aerial View Unfinished Brick House Wooden Roof Structure Construction Stock Footage Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей.Aerial View Unfinished House Wooden Roof Frame Structure Construction Royalty Free Stock Footage Вид с воздуха на недостроенный дом с деревянной крышей каркасной конструкции. Side view of unfinished roof covered by white roofing material with fireproof effect. Clip. Close up of wooden boards and white fabric at the construction site. Royalty Free Stock Video Вид сбоку на недостроенную крышу, покрытую кровельным материалом белого цвета с огнезащитным эффектом. Клип. Закройте деревянных досок и белой ткани на строительной площадке. Roof of a traditional old building in Japan Video Clip Крыша традиционного старого здания в Японии. Crane above the new wooden building under construction on sunny day in the countryside area. Clip. Wooden log construction being transported above the house frame. Stock Footage Кран над строящимся новым деревянным зданием в солнечный день в сельской местности. Клип. Перевозка деревянных бревен над каркасом дома. Wooden pergolas against a cloudy Royalty Free Stock Footage Перголы деревянные от облачности. Installation Insulation Insulation Roof Use Mineral Wool Laying Multi Layer Stock Video Монтаж утеплителя для утепления кровли.Использование минеральной ваты. Укладка многослойного теплоизоляционного материала. Утепление частного дома минеральной ватой. Монтаж утеплителя по офсетной технологии. Кровельные работы. Aerial View Unfinished House Wooden Roof Structure Covered Metal Tile Royalty Free Stock Video Вид с воздуха на недостроенный дом с деревянной крышей, покрытой металлочерепицей в стадии строительства. Worker Building Roof Video Clip Рабочий строит крышу. Aerial View Unfinished Brick House Wooden Roof Structure Construction Stock Footage Вид с воздуха на строящийся недостроенный кирпичный дом с деревянной крышей. The worker is building the roof Royalty Free Stock Footage Рабочий строит крышу. Builders Working Unfinished Frame House Interior Wooden Beams Roof Walls Stock Video Строители работают над интерьером недостроенного каркасного дома с деревянными балками крыши и стен на фоне голубого неба. Aerial View Brick House Wooden Roof Frame Construction Video Clip Вид с воздуха на строящийся кирпичный дом с деревянным каркасом крыши.Installation of bar joists for building houses. Clip. Elements of timber construction materials Stock Footage Монтаж балочных перекрытий для строительства домов. Клип. Элементы деревянных строительных материалов Europe Kiev Region Ukraine June 2020 Builders Cover Roof Wooden Royalty Free Stock Footage Европа, Киевская область, Украина - июнь 2020 г .: Строители покрывают крышу деревянной беседкой. Строительство деревянной беседки. Катопальная прокладка. Aerial View Unfinished Brick House Wooden Roof Frame Structure Construction Stock Video Вид с воздуха на недостроенный кирпичный дом с деревянной крышей каркасной конструкции. Facade of the residential wooden house construction in a sunny summer day. Clip. Wooden beams construction, building of the house in a village. Royalty Free Stock Video Фасад жилого деревянного дома в солнечный летний день. Клип. Строительство деревянных балок, строительство дома в селе. Thaw. The fall drops Video Clip Оттепель.Падение падает. Wooden pergolas against a cloudy Stock Footage Деревянные беседки на фоне облачности. The roof fell into the old wooden ruined church, the sky is clear Royalty Free Stock Footage Крыша упала в старую деревянную разрушенную церковь, небо чистое. The old thatched roof Stock Video Старая соломенная крыша. Aerial View Unfinished Brick House Wooden Roof Structure Construction Royalty Free Stock Video Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей. Top Aerial View Private House Red Tiled Roof Spacious Yard Stock Footage Вид сверху на частный дом с красной черепичной крышей и просторным двором с припаркованными двумя новыми автомобилями. Wood building frame structure on a new development Royalty Free Stock Footage Каркасная конструкция деревянного здания в новой застройке. An close-up the pile of wooden shake roof of a house Stock Video Крупный план сваи деревянной колеблющейся крыши дома. Cross Section Roof Visible Insulation Structure Wool Classic Grey Ceramic Royalty Free Stock Video Поперечное сечение крыши, видимая изоляция, структура, шерсть и классическая серая керамическая черепица.Анимация 60 кадров в секунду. Wooden shingles of the wooden cabin house Video Clip Деревянная черепица деревянного дома-хижины Wooden Roof Rain Drops Footage Stock Footage Деревянная крыша капли дождя HD кадры New house under construction with a carpenter standing inside the frame on blue cloudy sky background. Clip. Bottom view of unfinushed wooden cottage. Royalty Free Stock Footage Новый строящийся дом с плотником, стоящим внутри кадра на фоне голубого облачного неба. Клип. Деревянный коттедж без отделки, вид снизу. Frame wooden house under construction. Clip. Top view of country wooden house at beginning of construction is in frame form Stock Video Строящийся каркасный деревянный дом. Клип. Загородный деревянный дом в начале строительства каркасной формы Rural cabin. Old wooden house in the summer sun. 4K Royalty Free Stock Video Сельский домик, вид сверху. Старый деревянный дом на летнем солнце. 4K Cutaway House Visible Structures Interior Insulation Brown Bricks Fps Animation Video Clip Дом в разрезе. Видимые конструкции, интерьер и изоляция.Коричневый кирпич. Анимация 60 кадров в секунду. Girl raises water from a well Royalty Free Stock Footage Девушка поднимает воду из колодца Interior framing beam of new house under construction home framing Stock Video Внутренняя балка каркаса нового строящегося дома каркас дома .Видеоролики и видеоролики Строительство деревянной крыши

и видеозаписи

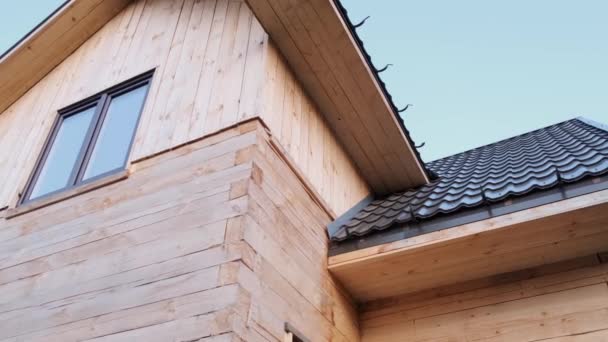

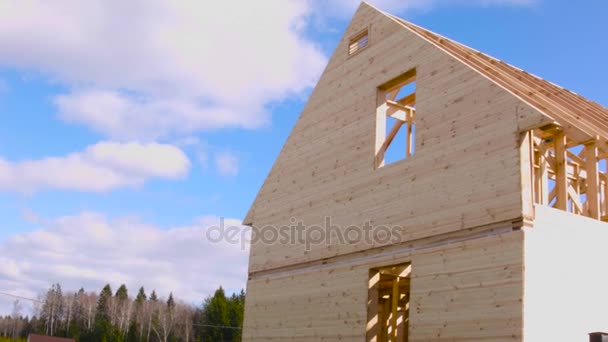

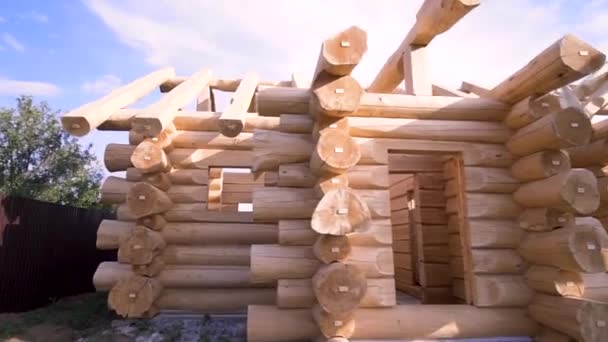

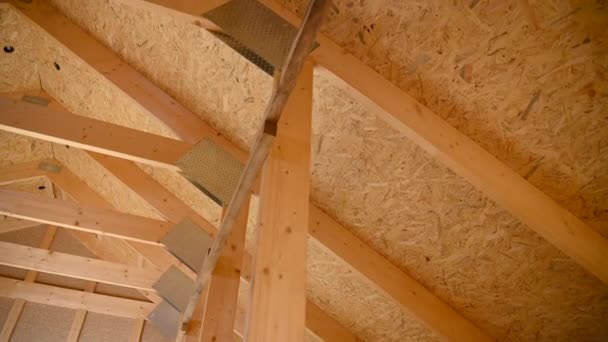

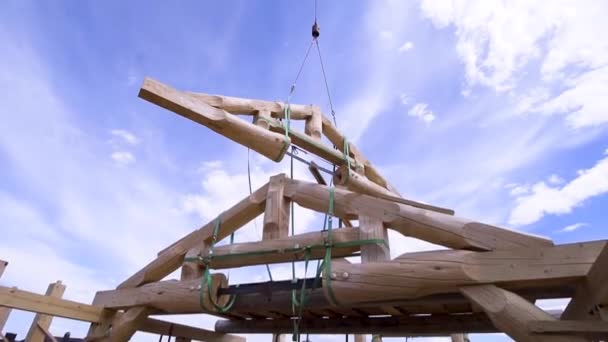

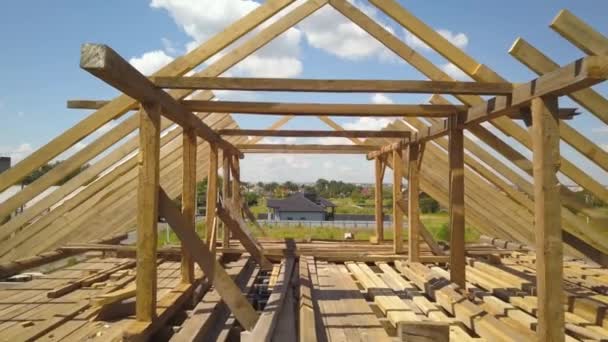

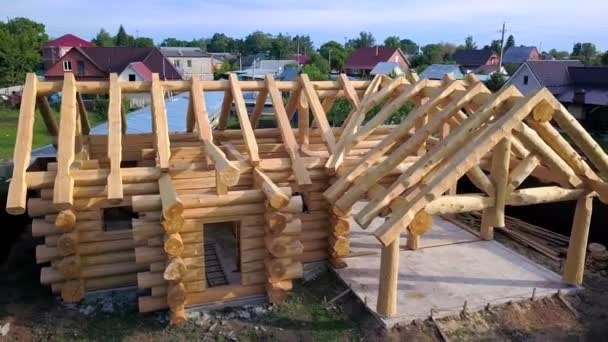

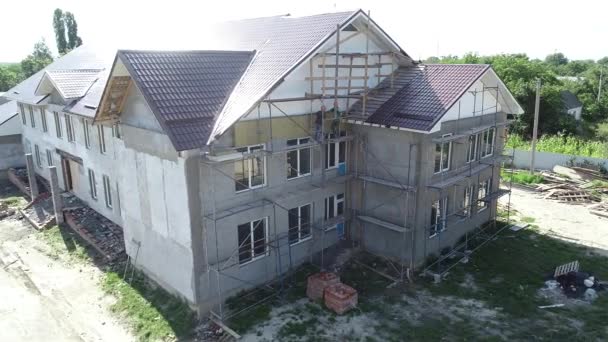

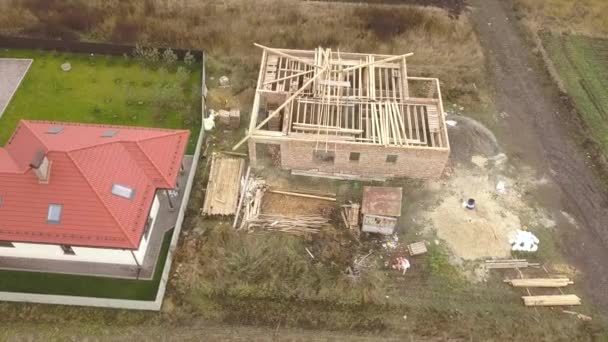

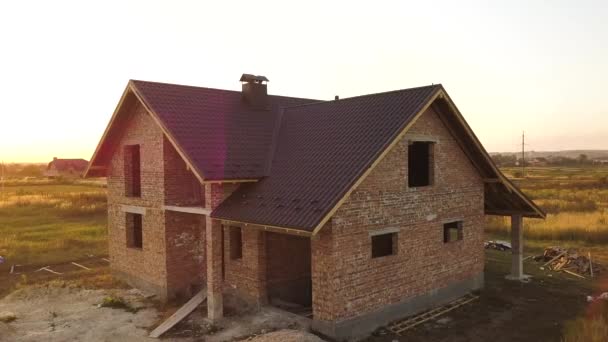

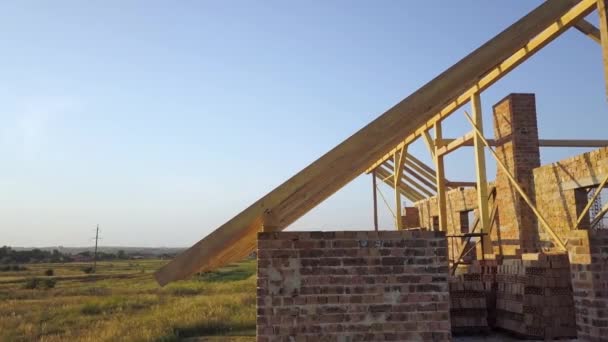

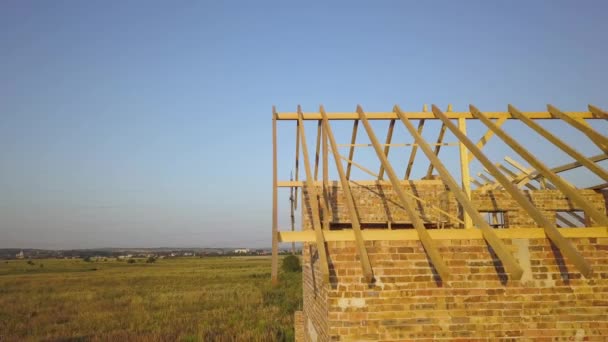

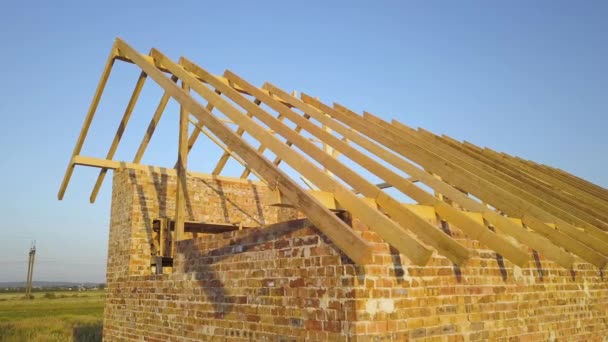

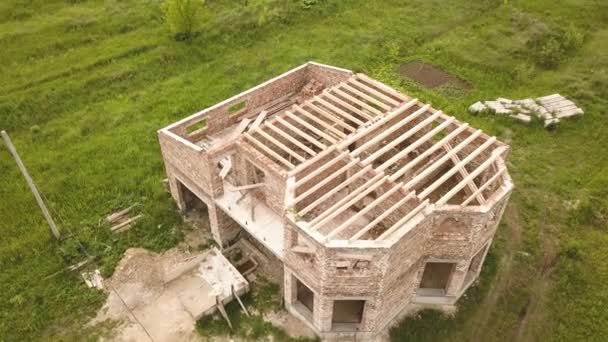

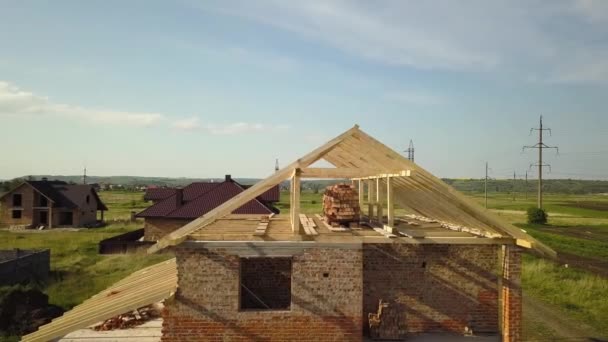

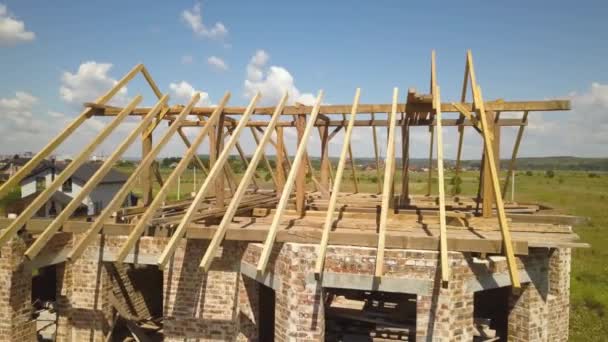

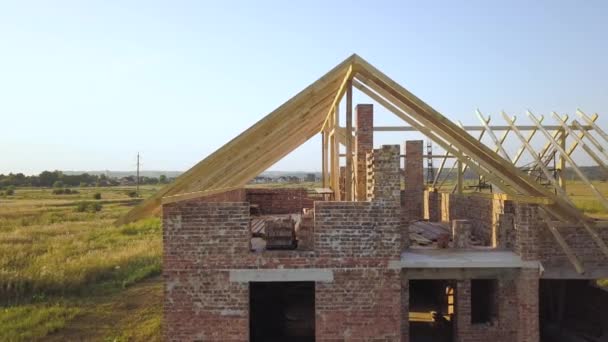

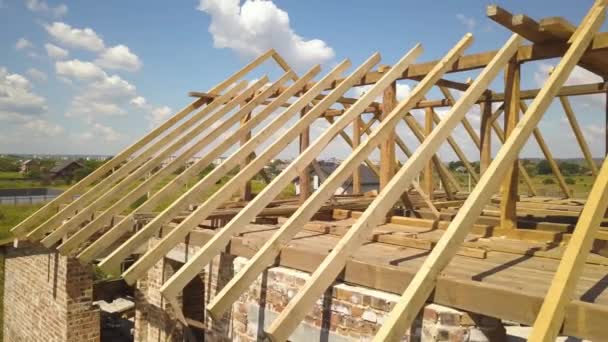

Строительство деревянной крыши и видеозаписи | Depositphotos® Вид с воздуха на незавершенный дом с деревянной крышей каркасной конструкции. Строительная площадка деревянная конструкция кровли недостроенного дома. Loopable с небом на заднем плане. Вид с воздуха на недостроенный дом с деревянной крышей каркасной конструкции. Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей. Деревянный каркас дома для строящегося дома Древесина новой застройки Энергоэффективность Концепция строительства нового пассивного дома Внешний вид Вид с воздуха на недостроенный дом с деревянным каркасом крыши в стадии строительства. Строительная площадка деревянная конструкция кровли недостроенного дома. Loopable с небом на заднем плане. Интерьер нового дома деревянные балки на строительстве каркаса жилого дома Новые деревянные конструкции крыши на фоне голубого неба Рабочий строит крышу Строящийся новый дом с плотником, стоящим внутри каркаса на фоне голубого облачного неба.Клип. Деревянный коттедж без отделки, вид снизу. Новое строительство дома в обрамлении строящегося здания. Строители работают над интерьером недостроенного каркасного дома с деревянными балками крыши и стен на фоне голубого неба. Вид с воздуха на строящийся недостроенный кирпичный дом с деревянной крышей. Каркас строящегося деревянного загородного дома из бревен. Клип. Строительство бревенчатого дома в начале строительства на фоне голубого неба. Деревянный каркасный дом, строящийся дом палкой с деревянной фермой, стойкой и балочным каркасом. Строители, работающие на втором этаже во время подъема мансарды, поднимаются вверх листы в стадии строительства. Construction of a wooden house made of logs outdoors on blue cloudy sky background. Clip. Bottom view of environmentally friendly house construction, wooden architecture. Royalty Free Stock Video Строительство деревянного дома из бревен на открытом воздухе на фоне голубого облачного неба. Клип. Вид снизу на экологически чистое домостроение, деревянное зодчество.Aerial View Unfinished Brick House Wooden Roof Structure Construction Video Clip Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей. View Builders Covering Roof Waterproofing Layer Unfinished Frame House Interior Stock Footage Вид строителей, покрывающих кровлю гидроизоляционным слоем в недостроенном интерьере каркасного дома с деревянными балками крыши и стен на фоне голубого неба. Installation Insulation Insulation Roof Use Mineral Wool Laying Multi Layer Royalty Free Stock Footage Монтаж утеплителя для утепления кровли. Использование минеральной ваты. Укладка многослойного теплоизоляционного материала. Утепление частного дома минеральной ватой. Монтаж утеплителя по офсетной технологии. Кровельные работы. Aerial View Unfinished Brick House Wooden Roof Structure Construction Stock Video Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей.New construction frame home building under construction Royalty Free Stock Video Новое строительство каркасный жилой дом в стадии строительства Wooden pergolas against a cloudy Video Clip Деревянные беседки на фоне облачности Aerial View Unfinished House Wooden Roof Structure Covered Metal Tile Stock Footage Вид с воздуха на недостроенный дом с деревянной крышей, покрытой строящимся металлочерепицей. Framing beam of new house under construction home framing Stock Video Балка каркаса нового строящегося дома Обрамление дома The worker is building the roof Royalty Free Stock Video Рабочий строит крышу. Crane above the new wooden building under construction on sunny day in the countryside area. Clip. Wooden log construction being transported above the house frame. Video Clip Кран над строящимся новым деревянным домом в солнечный день в сельской местности. Клип. Перевозка деревянных бревен над каркасом дома. Aerial View Unfinished Brick House Wooden Roof Structure Construction Stock Footage Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей.House attic under construction walls and ceiling material in wooden frame Royalty Free Stock Footage Строящийся чердак дома Материал стен и потолка в деревянном каркасе Aerial View Unfinished Brick House Wooden Roof Structure Construction Stock Video Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей. Installation of bar joists for building houses. Clip. Elements of timber construction materials Royalty Free Stock Video Монтаж балочных перекрытий для строительства домов. Клип. Элементы деревянных строительных материалов Roofing work. Installation of insulation for insulation of the roof of a private house. Video Clip Кровельные работы. Монтаж утеплителя для утепления крыши частного дома. Frame wooden house under construction. Clip. Top view of country wooden house at beginning of construction is in frame form Stock Footage Строящийся каркасный деревянный дом. Клип. Деревянный загородный дом в начале строительства в каркасной форме. Вид сверху. Home framing a single family under construction Royalty Free Stock Footage Дом, обрамляющий одну семью в процессе строительства. Aerial View Unfinished Brick House Wooden Roof Frame Structure Construction Royalty Free Stock Video Вид с воздуха на недостроенный кирпичный дом с деревянным каркасом в процессе строительства.Set Stage Finished Modern Wood Frame Construction House Fps Animation Video Clip Комплект 4 Этап 7 из 7. Готовый современный деревянно-каркасный дом. Анимация 60 кадров в секунду. Aerial View Unfinished House Wooden Roof Frame Structure Construction Stock Footage Вид с воздуха на недостроенный дом с деревянной крышей каркасной конструкции. Top view of a male carpenter loosening the jack tension to support wooden wall element at the construction site. Clip. Unfinished wooden building, working outdoors. Royalty Free Stock Footage Вид сверху на плотника-мужчину, ослабляющего натяжение домкрата для поддержки деревянного элемента стены на строительной площадке. Клип. Недостроенное деревянное здание, работа на открытом воздухе. Wood framing work in walls and ceiling or floor joist on new construction building Stock Video Деревянный каркас стен и потолка или перекрытия перекрытий в новом строящемся здании A building under construction Royalty Free Stock Video Строящееся здание Aerial View Unfinished Brick House Wooden Roof Structure Construction Video Clip Вид с воздуха на недостроенный кирпичный дом с деревянной крышей в стадии строительства.Plywood Beams Wooden House Residential Construction Stock Footage Деревянный дом из фанеры и бруса Жилое строительство. Aerial View House Construction Works Unfinished Brick Building Wooden Frame Royalty Free Stock Footage Вид с воздуха на строящийся дом. Незавершенное кирпичное здание с деревянным каркасом крыши. Europe Kiev Region Ukraine June 2020 Builders Cover Roof Wooden Stock Video Европа, Киевская область, Украина - июнь 2020 г .: Строители покрывают крышу деревянной беседкой. Строительство деревянной беседки. Катопальная прокладка. Aerial View Unfinished Brick House Wooden Roof Structure Construction Video Clip Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей. Building New House Stock Footage Строительство нового дома Looking up new construction beams under a clear blue sky with sunlight Royalty Free Stock Footage Глядя вверх на новые строительные балки под ясным голубым небом с солнечным светом Aerial View Brick House Wooden Roof Frame Construction Stock Video Вид с воздуха на строящийся кирпичный дом с деревянным каркасом крыши.New construction of beam construction house framed the ground up Royalty Free Stock Video Новое строительство дома из балки с каркасом вверх. Top Aerial View Two Private Houses One Construction Wooden Roofing Video Clip Вид сверху вниз на два частных дома, один строящийся с деревянным каркасом, а другой с красной черепичной крышей. Cook Islanders Building New Home Rarotonga Island Cook Islands Stock Footage Жители островов Кука строят новый дом на острове Раротонга, острова Кука. Building New House Royalty Free Stock Footage Строительство нового дома Framing beam of new apartments under construction home framing Stock Video Каркасная балка строящихся квартир каркас дома Top Aerial View Builders Working Second Floor New Frame House Royalty Free Stock Video Вид сверху на строителей, работающих на втором этаже каркасного дома. Side view of unfinished roof covered by white roofing material with fireproof effect. Clip. Close up of wooden boards and white fabric at the construction site. Stock Footage Вид сбоку на недостроенную крышу, покрытую белым кровельным материалом с огнестойким эффектом.Клип. Закройте деревянных досок и белой ткани на строительной площадке. Facade of the residential wooden house construction in a sunny summer day. Clip. Wooden beams construction, building of the house in a village. Royalty Free Stock Footage Фасад жилого деревянного дома в солнечный летний день. Клип. Строительство деревянных балок, строительство дома в селе. Aerial View Unfinished House Wooden Roof Frame Structure Construction Stock Video Вид с воздуха на недостроенный дом с деревянной крышей каркасной конструкции. Building construction, wood framing structure at new property development site Royalty Free Stock Video Строительство здания, деревянный каркас на новостройке Facade of the residential wooden house construction in a sunny summer day. Clip. Wooden beams construction, building of the house in a village. Video Clip Фасад жилого деревянного дома в солнечный летний день. Клип. Строительство деревянных балок, строительство дома в селе.Aerial View Brick House Wooden Ceiling Frame Construction Stock Footage Вид с воздуха на строящийся кирпичный дом с деревянным каркасом перекрытия. Roof Structure Beams Carpentry Royalty Free Stock Footage Конструкция крыши с балками из столярных изделий. Finished Wood Frame Construction House Plaster Facade Bituminous Soft Roofing Stock Video Дом готового деревянного каркаса с штукатуркой на фасаде и битумной мягкой кровлей на белом фоне. Анимация 60 кадров в секунду. Aerial View Brick House Wooden Roof Frame Construction Royalty Free Stock Video Вид с воздуха на строящийся кирпичный дом с деревянным каркасом крыши. Aerial View Unfinished Brick House Wooden Roof Structure Construction Video Clip Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей. Worker Building Roof Royalty Free Stock Footage Рабочий строит крышу.Деревянная кровля

, Стоковые Фотографии и Роялти-Фри Изображения деревянная кровля

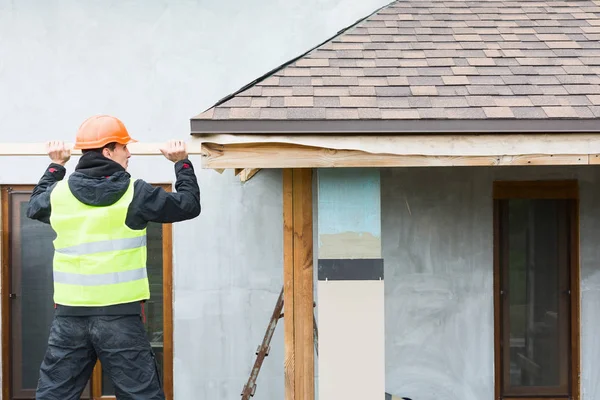

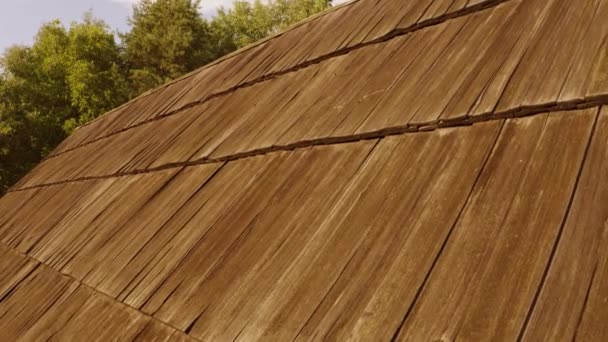

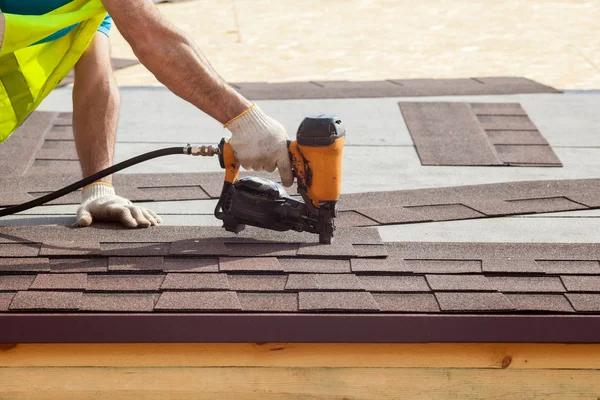

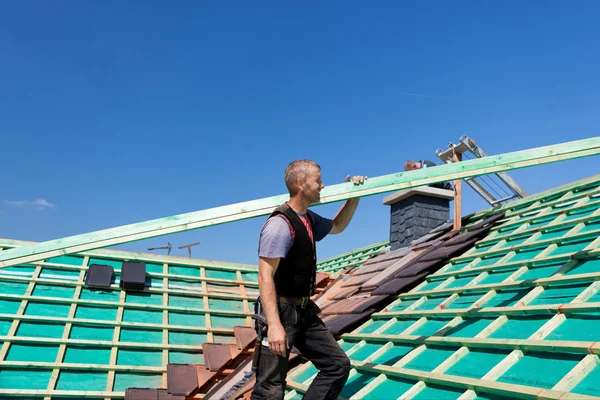

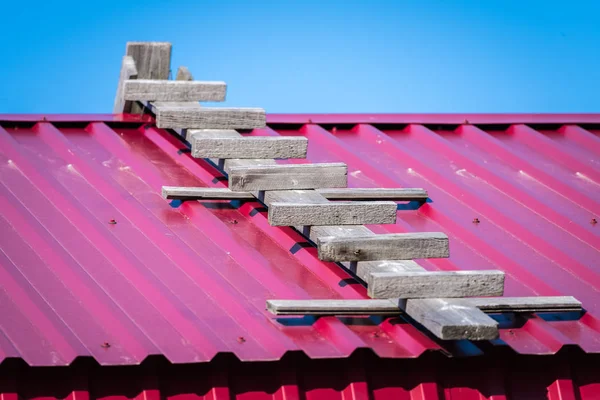

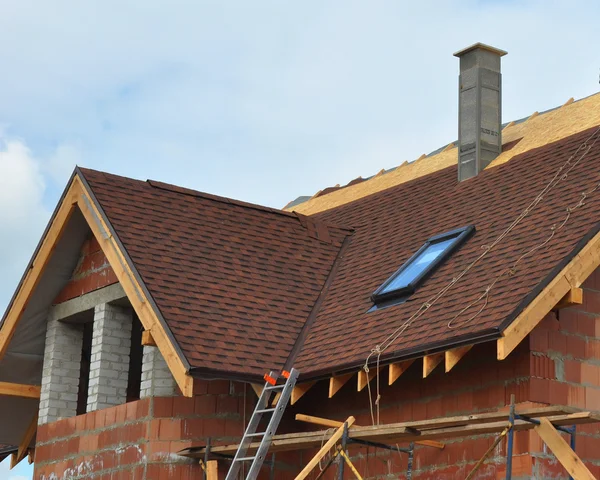

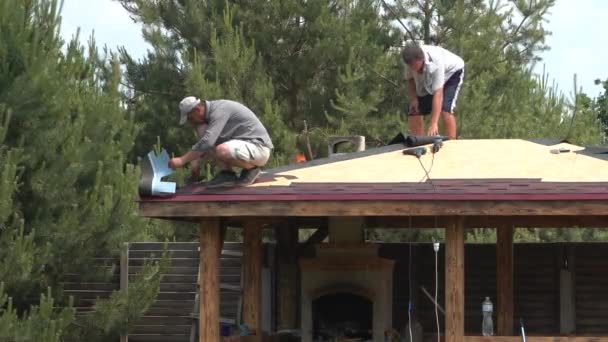

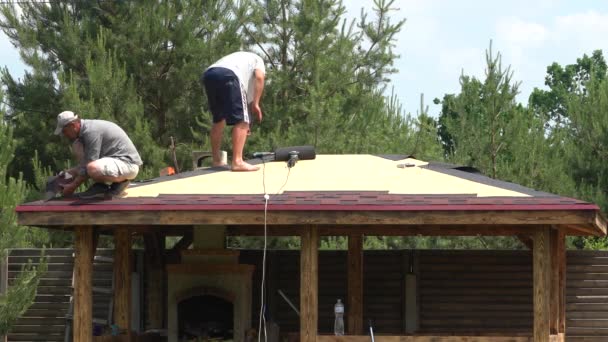

, Стоковые Фотографии и Роялти-Фри Изображения деревянная кровля | Depositphotos® Садовник обновляет крышу летнего садового домика Кровля Кровельные работы с гибкой крышей Строительство кровли и строительство нового кирпичного дома с модульной C Старая крыша Фрагмент черепицы на новом доме Кровельные работы с гибкой крышей Кровля работа с металлочерепицей Кровельщик работает на крыше Рабочий на крыше с электродрелью укладывает красную металлочерепицу на деревянный дом Молотковая крыша с шифером Кровельщик строитель Строительство нового дома Строитель укладывает гвоздь асфальтовую кровлю (черепицу) пистолет на большой застройке коммерческого многоквартирного дома. Деревянная кровельная конструкция. Строительство продолжается. Строительство дома Стропила Кровля Плотник-кровельщик работает на крыше Человек работает на новой крыше Поврежденная крыша Authentic construction worker Stock Image Настоящий строитель Installation of a roof Royalty Free Stock Photos Монтаж крыши Roofing and building new house with modular chimney, bitumen tile, skylights and eaves. Stock Picture Кровля и строительство нового дома с модульным дымоходом, битумной черепицей, мансардными окнами и карнизами. Carpenter or joiner working on top of the roof Stock Photo Плотник или столяр, работающий над кровлей Old roof wooden tile Royalty Free Stock Images Старая деревянная черепица Worker puts the metal tiles on the roof Stock Image Рабочий кладет металлочерепицу на крышу Roofer Royalty Free Stock Photos Кровельщик Roofing work with flex roof Stock Picture Кровельные работы с гибкой крышей Tinny roofing construction design transition Stock Photo Переход на конструкцию жестяной кровли Home addition under construction Stock Image Строящийся дом Carpenter tools Royalty Free Stock Photos Плотничный инструмент Wooden roof Shingle texture Stock Picture Деревянная кровля Гонт текстура Small House Under Construction Stock Photo Строящийся домик Smiling roofer on top of the roof Royalty Free Stock Images Улыбающийся кровельщик на крыше Wooden roof construction. Building in progress. House constructi Stock Image Деревянная конструкция крыши.Строительство продолжается. House constructi New House Peaks and Dormers Royalty Free Stock Photos Новый дом Вершины и мансардные окна Close up roof scale tile and wooden plank wall ,texture backgrou Stock Picture Закройте масштабную черепицу и деревянную дощатую стену, текстуру фона. Frame house structure over blueprints Stock Photo Каркасный дом по чертежам. Construction worker putting the asphalt roofing (shingles) with nail gun on a new frame house. Royalty Free Stock Images Строитель кладет асфальтовую кровлю (черепицу) с помощью пистолета для гвоздей на новый каркасный дом. Minimalist mezzanine loft, kitchen, living and bedroom, wooden r Royalty Free Stock Photos Минималистский чердак-мезонин, кухня, гостиная и спальня, деревянный r Minimalist mezzanine loft, kitchen, living and bedroom, wooden r Stock Picture Минималистский чердак-антресоль, кухня, гостиная и спальня, деревянный r Carpenter workers on roof Stock Photo Плотник на крыше Worker dismantling roof shingles Royalty Free Stock Images Рабочий разбирает черепицу Worker dismantling roof shingles Stock Image Рабочий разбирает черепицу Close up view of house under construction with holders for gutte Royalty Free Stock Photos Крупным планом вид строящегося дома с держатели для gutte Workers on a roof with electric drill installing red metal tile on wooden house Stock Picture Рабочие на крыше с помощью электродрели устанавливают красную металлочерепицу на деревянный дом Construction of the wooden frame of a roof Stock Photo Строительство деревянного каркаса крыши Roofer measuring the roof beams Royalty Free Stock Images Кровельщик измеряет балки крыши Builder working late on top of building Stock Image Строитель допоздна работает на крыше здания Blurred Home Under Construction Stock Picture Размытый дом в стадии строительства Roofers and Roofing Construction and Building New Brick House with Modular Chimney, Skylights, Attic, Dormers and Eaves. Stock Photo Кровельщики и кровля Строительство и строительство нового кирпичного дома с модульным дымоходом, мансардными окнами, мансардой, мансардными окнами и карнизами.Roofer builder worker Royalty Free Stock Images Кровельщик Строитель Worker puts the metal tiles on the roof Stock Image Рабочий кладет металлочерепицу на крышу Roofer climbing the roof with a beam Royalty Free Stock Photos Кровельщик поднимается на крышу с балкой Iron roof from red professional flooring with wooden ladder. Stock Picture Кровля железная из красного профнастила с деревянной лестницей. Carpenter hammering roof boards with hammer Stock Photo Плотник, долбящий доску крыши молотком Roofer carpenter works on roof Royalty Free Stock Images Плотник-кровельщик работает на крыше Carpenter workers on roof Stock Image Плотник на крыше Wooden roof under construction Royalty Free Stock Photos Строится деревянная крыша Roof frame construction under cloudy blue sky Stock Photo Строительство каркаса крыши под голубым небом Authentic construction worker Royalty Free Stock Images Подлинный строитель Worker at roofing works Stock Image Рабочий на кровельных работах New home construction framing Royalty Free Stock Photos Обрамление нового дома Worker on the roof structure in backlight Stock Picture Рабочий на крыше конструкция в подсветке Construction of the roof of the house. Stock Photo Строительство крыши дома.Worker puts the metal tiles on the roof of a wooden house Royalty Free Stock Images Рабочий кладет металлочерепицу на крышу деревянного дома Construction of a new wooden house Stock Image Строительство нового деревянного дома Wooden roof with two windows Royalty Free Stock Photos Деревянная крыша с двумя окнами.Видеоролики

Дом с деревянной крышей и видеоролики

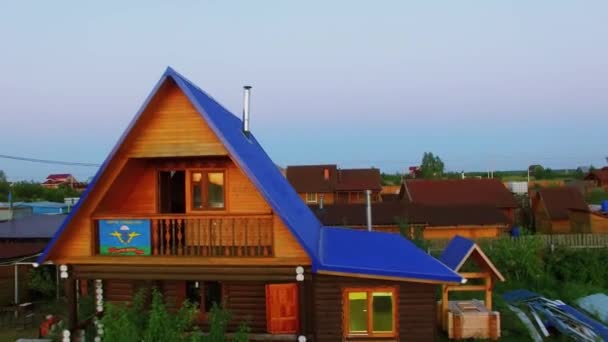

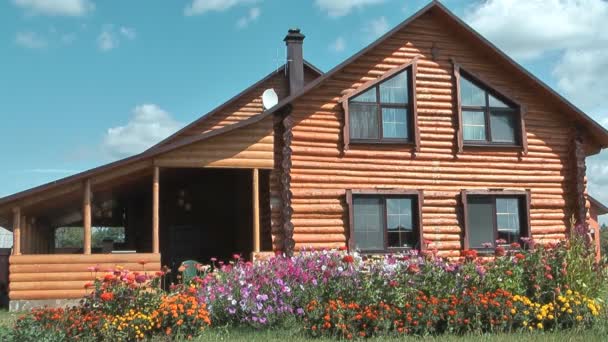

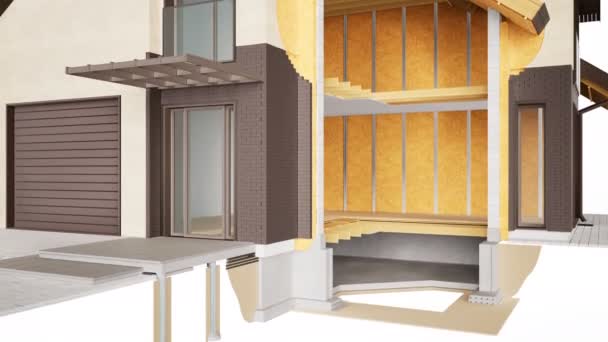

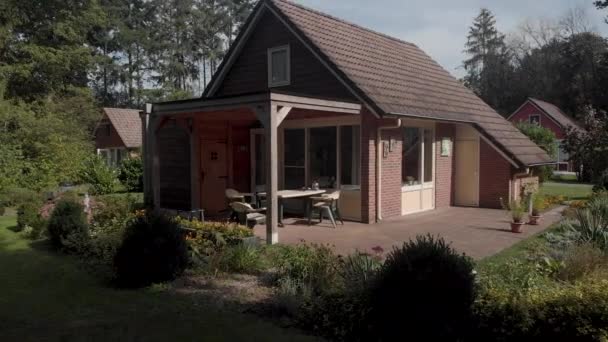

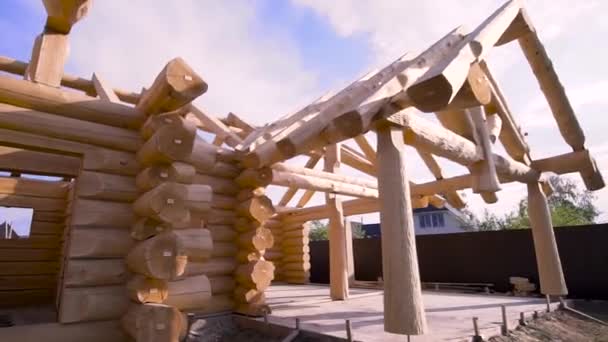

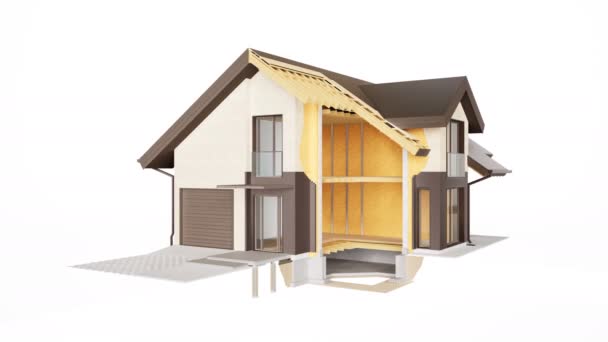

Дом с деревянной крышей и видеозаписи | Depositphotos® Энергоэффективность. Новый внешний вид концепции пассивного дома. Вид с воздуха на незавершенный дом с строящейся деревянной крышей. Дома в населенном пункте. Сельская местность. Солнечная погода. Строительная площадка деревянная конструкция кровли недостроенного дома. Loopable с небом на заднем плане. Новое строительство дома в рамках строящегося дома Вид с воздуха на строящийся кирпичный дом с деревянным каркасом крыши. Вид из окна деревянного коричневого дома в пасмурную погоду Вид с воздуха на недостроенный дом с деревянной крышей, покрытой строящимся металлочерепицей. Сельский дом в чешской деревне. Старый деревенский дом. Строящийся каркасный дом новостройка Комплект 4 Этап 7 из 7. Готовый современный деревянный каркасный дом.Анимация 60 кадров в секунду. Деревянный каркас дома для развивающегося дома Древесина новой разработки Процесс установки изоляции на современный деревянный каркасный дом, белый фон. Анимация 60 кадров в секунду. Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей. Автономные мини домики в лесу Загородный дом за городом, детали интерьера Новая деревянная конструкция крыши на фоне голубого неба Строительная площадка деревянная конструкция крыши недостроенного дома.Loopable с небом на заднем плане. Вид с воздуха на недостроенный дом со строящейся деревянной крышей. Визитка дома. Видимые конструкции, интерьер и изоляция. Коричневый кирпич. Анимация 60 кадров в секунду. Construction of a wooden house made of logs outdoors on blue cloudy sky background. Clip. Bottom view of environmentally friendly house construction, wooden architecture. Stock Footage Строительство деревянного дома из бревен на открытом воздухе на фоне голубого облачного неба. Клип. Вид снизу на экологически чистое домостроение, деревянное зодчество. Aerial Backing Summerhouse Netherlands Garden Roof Terrace Natural Green Surrounding Royalty Free Stock Footage Воздушная задняя часть летнего домика в Нидерландах с садовой крышей и террасой в естественном и зеленом окружении, раскрывающая зелень в тени на переднем плане на фоне голубого неба. Frame of wooden country house under construction from logs. Clip. Construction of log house in beginning of construction on background of blue sky Stock Video Каркас деревянного загородного дома, строящегося из бревен.Клип. Строительство бревенчатого дома в начале строительства на фоне голубого неба. Aerial view of countryside village with traditional ukrainian hut houses. Royalty Free Stock Video Вид с воздуха на сельский поселок с традиционными украинскими хижинами. Technical Section Building Visible Construction Walls Roof Insulation Fps Animation Video Clip Техническая часть здания, видимая конструкция стен, крыши и изоляции. Анимация 60 кадров в секунду. Icicles spring drops Stock Footage Сосульки весенние капли Finished Wood Frame Construction House Plaster Facade Bituminous Soft Roofing Royalty Free Stock Footage Готовый деревянный каркасный дом с штукатуркой на фасаде и битумной мягкой кровлей на белом фоне. Анимация 60 кадров в секунду. Aerial View Unfinished Brick House Wooden Roof Structure Construction Stock Video Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей.Two stroried wooden house with smoke in chimney and a wall of spruces in slo-mo Royalty Free Stock Video Двухэтажный деревянный дом с дымом в дымоходе и еловой стеной в замедленном режиме. Top Aerial View Two Private Houses One Construction Wooden Roofing Video Clip Вид сверху вниз на два частных дома, один строящийся с деревянным каркасом, а другой с красной черепичной крышей. Seagulls sitting on window Stock Footage Чайки, сидящие на окне New house under construction with a carpenter standing inside the frame on blue cloudy sky background. Clip. Bottom view of unfinushed wooden cottage. Royalty Free Stock Footage Новый строящийся дом с плотником, стоящим внутри кадра на фоне голубого облачного неба. Клип. Деревянный коттедж без отделки, вид снизу. A building under construction Stock Video Строящееся здание Thaw. The fall drops Royalty Free Stock Video Оттепель. Падение падения Aerial View Unfinished House Wooden Roof Frame Structure Construction Video Clip Вид с воздуха на недостроенный дом с деревянным каркасом в процессе строительства.Aerial View Unfinished Brick House Wooden Roof Structure Construction Stock Footage Вид с воздуха на недостроенный кирпичный дом со строящейся деревянной крышей. Top Aerial View Private House Red Tiled Roof Spacious Yard Royalty Free Stock Footage Вид сверху на частный дом с красной черепичной крышей и просторным двором с припаркованными двумя новыми машинами. Bungalow House Vineyard Fields Countryside Stock Video Бунгало рядом с виноградниками в сельской местности Cottage. Royalty Free Stock Video Коттедж. Lake Side Hut Video Clip Хижина на берегу озера Beautiful norwagian village Stock Footage Красивая норвежская деревня Aerial View Brick House Wooden Roof Frame Construction Royalty Free Stock Footage Вид с воздуха на строящийся кирпичный дом с деревянной крышей. Close up for modern, two storey, wooden country house facade among green trees in a sunny day. Wooden summer cottage with many windows among green pines on blue sky background. Stock Video Закройте современный, двухэтажный, деревянный фасад загородного дома среди зеленых деревьев в солнечный день.Деревянный летний коттедж с множеством окон среди зеленых сосен на фоне голубого неба. Red wooden mansion house or hotel. Royalty Free Stock Video Красный деревянный особняк или гостиница. A row of several wooden houses placed diagonally in a pine forest in summer Video Clip Ряд из нескольких деревянных домов, расположенных по диагонали в сосновом лесу летом Melting snow Stock Footage Тающий снег Unfinished Frame House Interior Wooden Beams Roof Walls Blue Sky Royalty Free Stock Footage Незавершенный интерьер каркасного дома с деревянными балками крыши и стен на фоне голубого неба Wooden closed courtyard in the forest Stock Video Деревянный закрытый двор в лесу Aerial View Unfinished House Wooden Roof Structure Covered Metal Tile Royalty Free Stock Video Вид с воздуха на недостроенный дом с деревянным Строящаяся конструкция крыши покрыта листами металлочерепицы. Builders Working Unfinished Frame House Interior Wooden Beams Roof Walls Video Clip Строители работают над интерьером незавершенного каркасного дома с деревянными балками крыши и стен на фоне голубого неба. Timber frame house, stick built home under construction with wooden truss, post and beam framework. Stock Footage Деревянный каркасный дом, строящийся дом из палки с деревянными фермами, столбами и балочным каркасом.Off grid mini houses in the forest Royalty Free Stock Footage Автономные мини-домики в лесу Aerial View Unfinished House Wooden Roof Structure Covered Metal Tile Stock Video Вид с воздуха на недостроенный дом с деревянной крышей, покрытой металлочерепицей в стадии строительства. Country house at summer Royalty Free Stock Video Загородный дом летом Wall, windows, roof of the house is made of wooden logs. Video Clip Стены, окна, крыша дома из бревна. Interior of a new home wooden beams at construction residential house framing Stock Footage Интерьер нового дома деревянными балками при строительстве каркасного дома Dnipro Ukraine People Stand Building View Office Building Building Cottage Royalty Free Stock Footage Днепр. Украина. Люди стоят, вид на здание сверху. Офисное здание. Строительство коттеджа. Old wooden village house. Stock Video Старый деревянный деревенский дом. Aerial View Unfinished Brick House Wooden Roof Frame Structure Construction Royalty Free Stock Video Вид с воздуха на недостроенный кирпичный дом с деревянной крышей каркасной конструкции.Kiev Ukraine Europe September 2019 Old Wooden House Thatched Roof Video Clip Киев, Украина, Европа - сентябрь 2019 г .: Старый деревянный дом с соломенной крышей. Старый деревянный дом в окружении леса. Пироговский музей. Roof Structure Beams Carpentry Stock Footage Конструкция крыши с балками из столярных изделий Aerial View Unfinished House Wooden Roof Structure Covered Metal Tile Royalty Free Stock Footage Вид с воздуха на недостроенный дом с деревянной конструкцией крыши, покрытой листами металлочерепицы в стадии строительства. Side view of unfinished roof covered by white roofing material with fireproof effect. Clip. Close up of wooden boards and white fabric at the construction site. Stock Video Вид сбоку на недостроенную крышу, покрытую кровельным материалом белого цвета с огнезащитным эффектом. Клип. Закройте деревянных досок и белой ткани на строительной площадке. Top Aerial View Two Private Houses One Construction Wooden Roofing Royalty Free Stock Video Вид сверху вниз на два частных дома, один в стадии строительства с деревянным каркасом, а другой с красной черепичной крышей.Frame wooden house under construction. Clip. Top view of country wooden house at beginning of construction is in frame form Video Clip Строящийся каркасный деревянный дом. Клип. Деревянный загородный дом в начале строительства, вид сверху в каркасной форме. Stages Building Process Frame Construction House Plaster Finishing Fps Animation Stock Footage Этапы строительства каркасного дома с гипсовой отделкой. Анимация 60 кадров в секунду. Roof with a chimney Royalty Free Stock Footage Крыша с дымоходом Laying Roof Small Wooden House Final Touch Construction Stock Video Укладка кровли на небольшой деревянный дом. Последний штрих строительства. Rural cabin. Old wooden house in the summer sun. 4K Royalty Free Stock Video Сельский домик. Старый деревянный дом на летнем солнце. 4K Couple walking by the house Video Clip Пара идет мимо дома Rural Areas Yard House Ancient Lviv Ukraine Stock Footage Сельская местность. Двор и дом старинный. Львов, Украина. Interior framing beam of new house under construction home framing Royalty Free Stock Footage Внутренняя балка каркаса нового строящегося дома каркас дома Medieval Wooden Village Mountain Valley Roofs Picturesque Summer Scenery Vacation Stock Video Средневековая деревянная деревня в горной долине, крыши.Живописные летние пейзажи на отдыхе. Мастер выстрел Building New House Royalty Free Stock Video Строительство нового дома.

Длиннопролетные деревянные стропила обеспечивают изогнутую форму спортивного центра Clamart.

Комплексно-технологический проект, включающий обширную работу по 3D-дизайну.

Предпроектные работы, выполненные VS-A, заложили основу для проектирования конструкций. На этапе выполнения конструкторское бюро Charpente Concept адаптировало эти принципы для создания деталей сборки и строительных чертежей.

Гонтран Дюфур , заместитель директора и управляющий партнер конструкторского бюро VS-A, объясняет: «Мы обсудили конструктивную эффективность и провели анализ с помощью наших систем моделирования и расчета, чтобы определить наиболее подходящее решение.В частности, мы много работали над планировкой, и весь процесс проектирования был выполнен в 3D, что было необходимо из-за сложной формы здания. "

Antoine Roux от Charpente Concept объясняет: «Этот проект действительно исключительный не только из-за своего размера, но и из-за его формы. С изгибами его элементов, его размерами и широким отверстием в крыше для легкой атлетики, очень немногие детали могут быть идентичными ».

Он продолжает: «Мы должны были определить размеры и спроектировать все здание в 3D.На создание 4000 строительных чертежей ушло 3000 часов проектных работ. Теперь их можно повторно использовать в различных масштабах ».
Седрик Ру , менеджер конструкторского бюро Poulingue, заключает:« Процесс 3D-моделирования позволил нам экспортировать информацию об элементах, которые будут использоваться в производственном процессе. «

.

Смотрите также

Сайт о Бане - проект, посвященный строительству, эксплуатации и уходу за русской баней. Большой сборник статей, который может быть полезен любому любителю бани

Содержание, карта сайта.
